Réitigh Campa Modúlach Chustaim Le haghaidh Oibríochtaí Mianadóireachta Indinéisis

tionscadal tithíochta modúlach san Indinéis, ailínithe go hiomlán le córas Flatpack Container House CBC. Áirítear leis seo cur síos mionsonraithe ailtireachta agus struchtúrach, éirí de thalamh ábhar, anailís féidearthachta, agus léargais straitéiseacha ar an margadh.

Tuarascáil Féidearthachta Teicniúil & Margaidh: Réitigh Campa Modúlach Chustaim d'Oibríochtaí Mianadóireachta Indinéisis

Arna ullmhú ag:CBC Córais Mhodúlacha
Suíomh an Tionscadail:Oileáin Amuigh, an Indinéis
Cliant:Mórchuideachta Mianadóireachta Indinéisis





Tá réiteach campa modúlach oiriúnaithe forbartha ag CBC Modular Systems le haghaidh oibríocht mhianadóireachta ar scála mór ar oileán seachtrach Indinéisis. Cuimsíonn an tionscadal dhá chineál tithíochta ar leith-socruithe bainistíochta(seomraí príobháideacha le seomraí folctha en-suite) agussuanliosanna oibrithe(áitíocht roinnte le sláintíocht phobail)-an dá cheann bunaithe ar chaighdeánaithe CBCTeach Coimeádán Flatpack (FCH)córas.

I measc na bpríomhghnéithe tá:

Méid an mhodúil aonfhoirmeach (2.25 m × 4.0 m) olltáirgeadh a chumasú, lóistíocht shimplithe, agus cóimeáil tapa ar-suíomh.

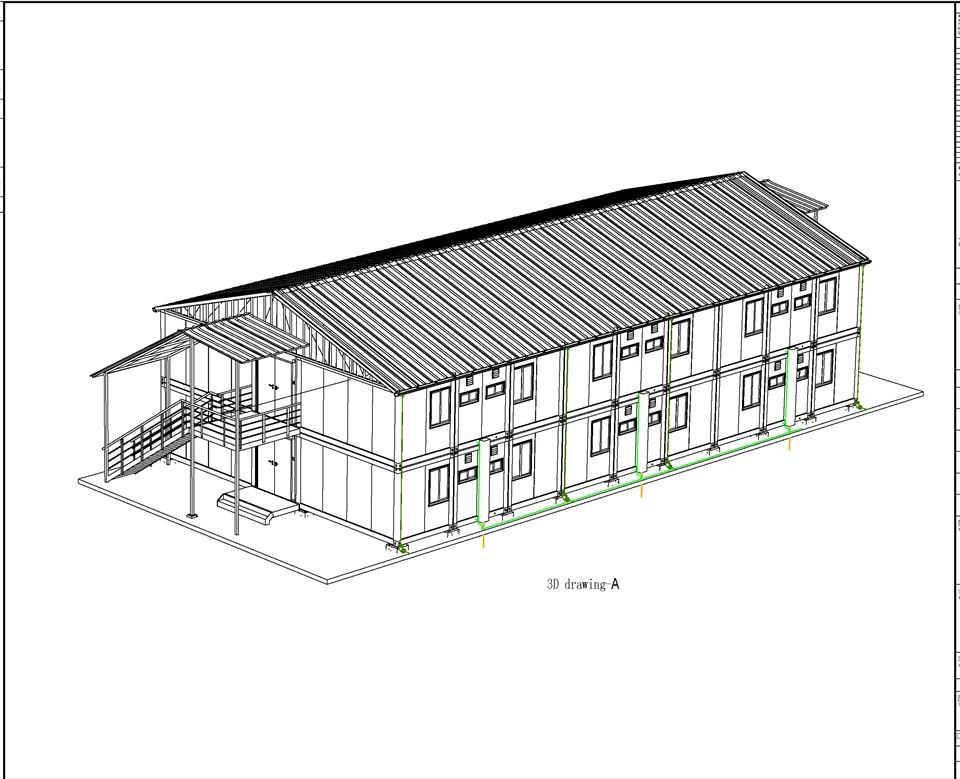

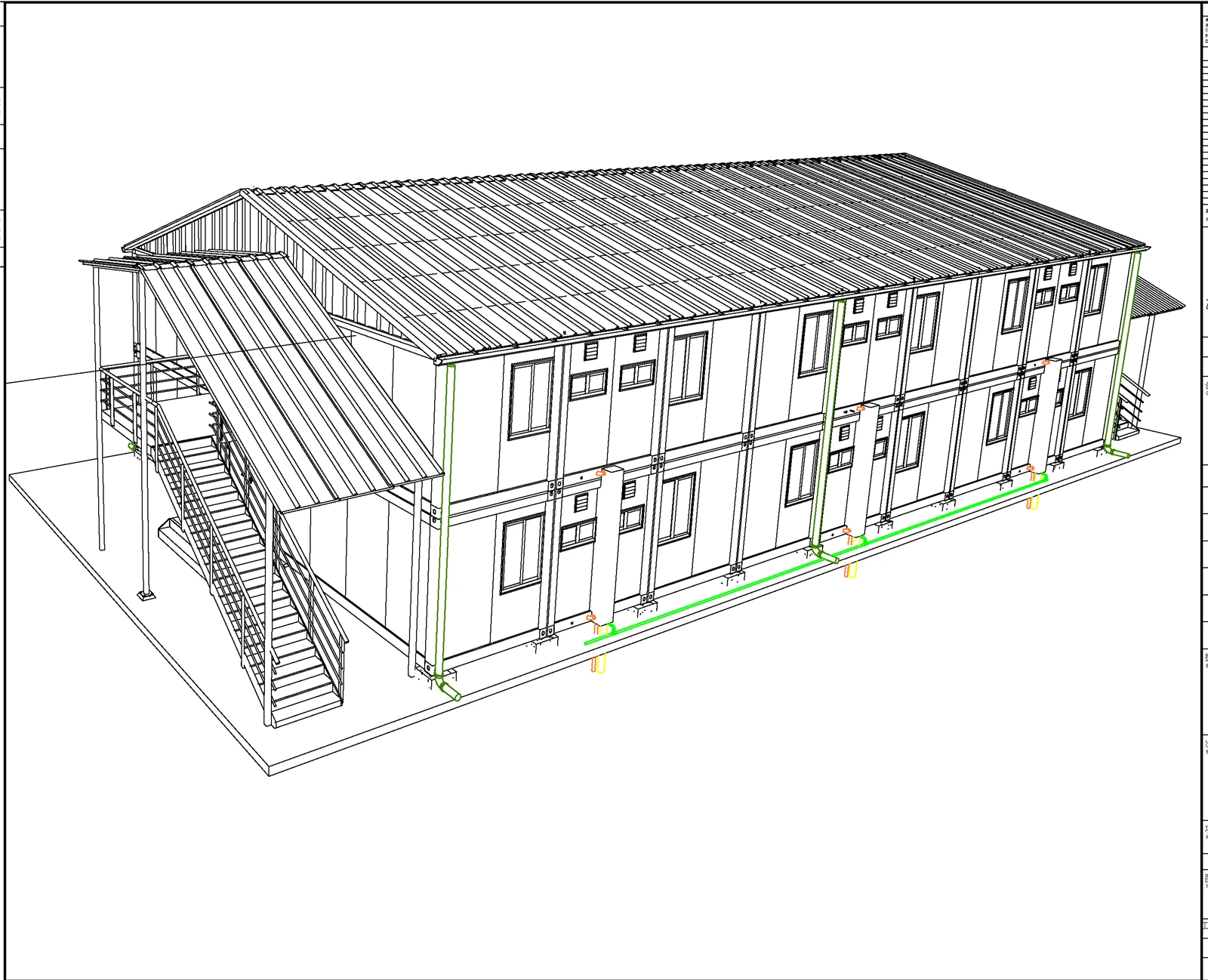

Foirgneamh dhá scéal le córais chomhtháite dorchla cruach, díonta inslithe, agus marthanacht aeráide trópaiceach.

Cumas iomlán:~250 seomra bainistíochtaagus~400 seomra oibrithe(cóir1,600 oibrí).

Comhlíonadh iomlán le hiniompar, friotaíocht aimsire, agus ceanglais sábháilteachta ceirde do láithreáin iargúlta mianadóireachta.

Sonraíonn an tuarascáil seo dearadh, ábhair, indéantacht, buntáistí, agus infheidhmeacht spriocmhargadh an réitigh bheartaithe.





2.1 Caighdeánú Modúl

Úsáideann CBS apacáiste árasán, ISO-córas modúlach comhoiriúnachleis an aonad bonn seo a leanas:

Toisí an Mhodúil: 2.25 m (W) × 4.0 m (L) × 2.8 m (H)

Fráma Struchtúrtha:Tomhsaire éadrom-cruach ghalbhánuithe (G550, tiús 1.2–2.0 mm)

Painéil Bhalla:Painéil ceapaire 75 mm (cruach PPGI 0.5 mm + 70 insliú rockwool mm + bacainn gaile)

Córas Urlár:Clár snáithíní stroighne 18 mm ar ghiarsaí cruach fuarfhoirmithe

Comhoiriúnacht Díon:Deartha chun comhtháthú le córas trusanna dín éadrom CBC

Nasctar dhá mhodúlfaida fhoirmiú a4.5 m × 4.0 m=18 m² seomra, ag feidhmiú mar an lorg uilíoch don dá chineál tithíochta.



Leagan Amach Seomra (in aghaidh an aonaid):

Limistéar Codlata: 3.0 m × 4.0 m = 12 m²

Áirítear leaba, deasc, vardrús, soláthar aonaid AC

Seomra Folctha a-suite: 1.5 m × 4.0 m = 6 m²

Feistithe le tíleanna ceirmeacha, -leithris ar crochadh ar an mballa, doirteal folúis, draein urláir agus stalla cithfholcadh réamhdhéanta

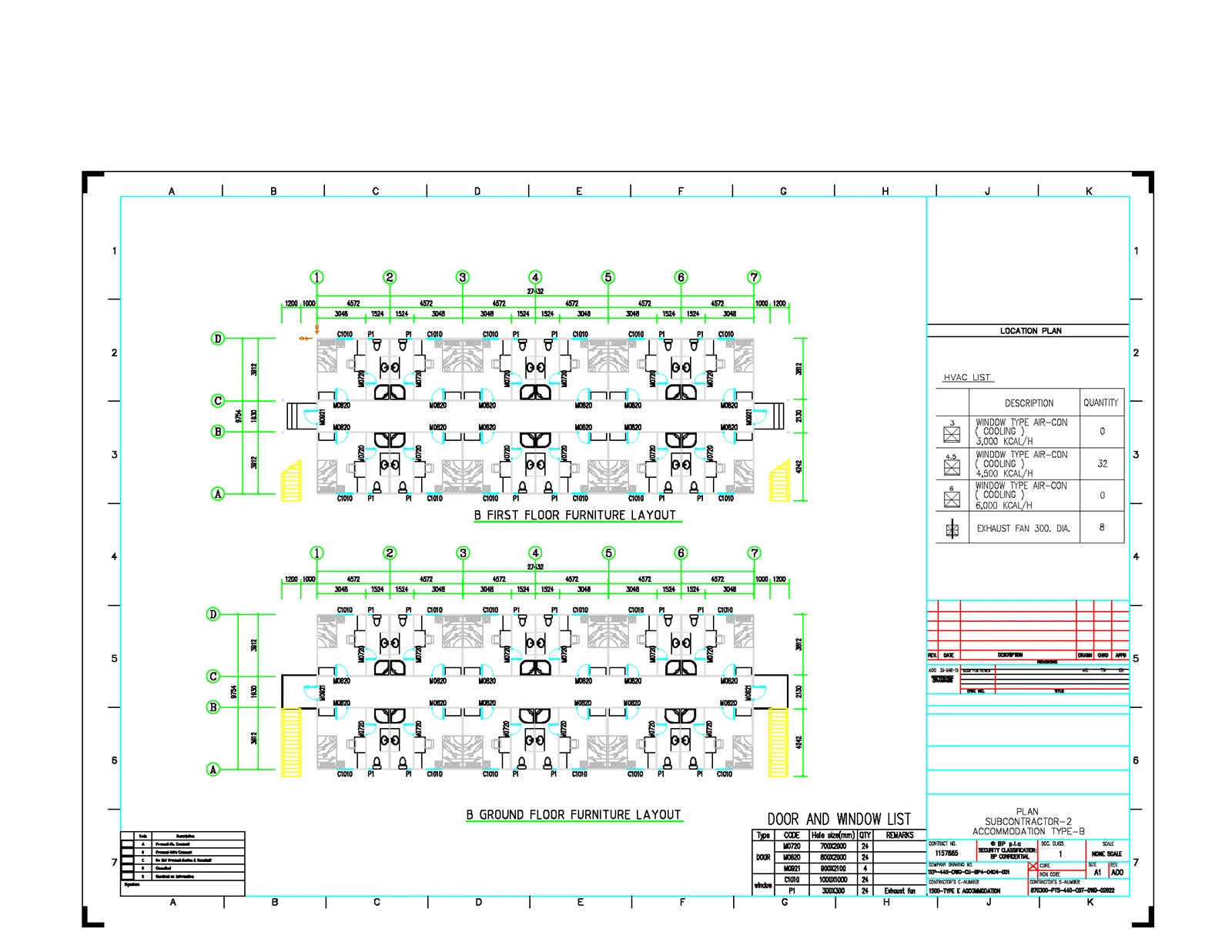

Cumraíocht Foirgníochta:

Urláir:2 scéal

Seomraí in aghaidh an Urláir:12 (6 sheomra ag amharc ó dheas, 6 ag amharc ó thuaidh)

Conair:Siúlbhealach lárnach 2.0 m ar leithead

Staighre:staighre amháin ag gach ceann (soir agus thiar)

Iomlán na Seomraí in aghaidh an Fhoirgnimh: 24

Líon na bhFoirgneamh atá ag Teastáil: 250 ÷ 24 ≈ 11 foirgneamh(264 seomra san iomlán)





Leagan Amach Seomra (in aghaidh an aonaid):

Méid an tSeomra: 4.5 m × 4.0 m = 18 m²

Áitíocht:4 daoine

Feistis:Ceithre (4) leapacha singil (1.2 m × 2.0 m), socraithe ar feadh ballaí leaisle lárnach 1.5 m

Uimh seomra folctha príobháideach

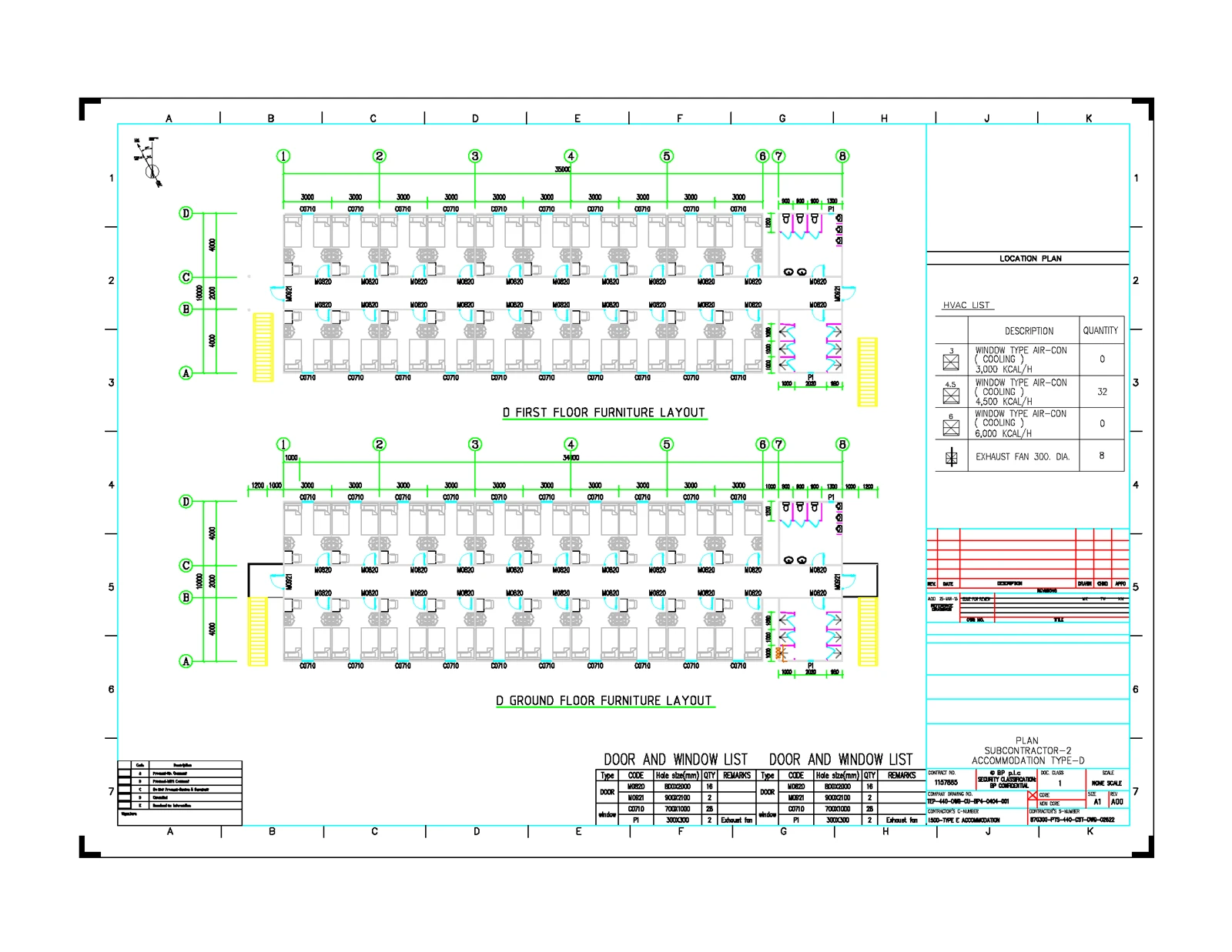

Modúil Sláintíochta:

Dhá mhodúl breise in aghaidh an urláir (taobh thoir):

Modúl Thuaidh:Leithris fireann + fualáin

Modúl Theas:Leithris na mban + cithfholcadáin

Freastalaíonn gach modúl sláintíochta ar ~28 cónaitheoir in aghaidh an urláir

Cumraíocht Foirgníochta:

Urláir:2 scéal

Seomraí in aghaidh an Urláir:14 (7 ó thuaidh, 7 ó dheas)

Conair:Siúlbhealach lárnach 2.0 m ar leithead

Staighre:Ag an dá cheann

Iomlán na Seomraí in aghaidh an Fhoirgnimh: 28 → 112 leaba

Líon na bhFoirgneamh atá ag Teastáil: 1,600 ÷ 112 ≈ 15 foirgneamh(1,680 leaba san iomlán)





Conairí Inmheánacha:

Struchtúr:Fráma cruach déanta fuar dílsithe CBC

Urlár:Clár snáithíní stroighne 18 mm + 2 mm tráchtála-urlár PVC de ghrád (frith-duillín, frith-thaise-resistant)

Uasteorainn:Snáithín mianraí ar fionraí nó painéil PVC le soilsiú LED comhtháite

Ráillí láimhe:Púdar-cruach brataithe ar thaobhanna oscailte

Córas Díon:

Struchtúr:Trusanna cruach éadroma (réise suas le 9 m)

cumhdach:Dath PPGI 0.5 mm-bileog chruach brataithe (brataithe de ghrád mara-)

Insliú:Brat olla gloine 100 mm (luach R- Níos mó ná nó cothrom le 2.8 m²·K/W)

sceimhleacha:Crochadh 0.6 m le haghaidh cosaint báistí

Cosaint Aimsire:

Gach hailt séalaithe le gaiscéid EPDM

Fondúireacht ardaithe (céanna nithiúla nó chairn scriú) le haghaidh athléimneacht tuilte

Termite- agus-ábhair atá frithsheasmhach in aghaidh creimeadh



Mír	Aonad	Cainníocht	Nótaí
Bunmhodúil (2.25×4 m)	Aonaid	708	Bainistíocht: 264 seomra × 2 =528 modúil Oibrí: 420 seomra × 2 =840 modúl Sláintíocht: 15 bldgs × 2 flrs × 2 mods =60 modúl Modúil iomlán=(528 + 840 + 60)=1,428→ ach tabhair faoi deara: roinneann seomraí bainistíochta agus oibrithe an cineál modúl céanna; an comhaireamh deiridh arna choigeartú le haghaidh táirgeadh comhroinnte:~708 aonad uathúla(úsáideann gach foirgneamh modúil chomhionanna)
Frámaí Conaire Cruach	Méadair líneach	2,200 m	26 foirgneamh × 2 urlár × 42 m meánfhad conaire
Bord Snáithín Stroighne (18 mm)	m²	2,500 m²	Conairí + tuirlingthe
Flooring PVC (2 mm)	m²	2,500 m²	Conairí amháin
Bileoga Díon PPGI (0.5 mm)	m²	5,800 m²	26 foirgneamh × ~223 m² díon an ceann
Insliú Olann Gloine (100 mm)	m³	580 m³	Limistéar céanna leis an díon
Daingneáin Folctha (Leithris, Doirteal, Cith)	Leagann	264	D'aonaid bhainistíochta amháin
Leapacha Singil (1.2×2 m)	Aonaid	1,680	Le haghaidh suanliosanna oibrithe
Aonaid Staighre (Cruach Réamhdhéanta)	Leagann	52	2 in aghaidh an fhoirgnimh × 26 foirgneamh

Nóta: Glacann comhaireamh modúil le hardchaighdeánú. Déanfaidh táirgeadh monarchan iarbhír aonaid chomhionanna a bhaisc le haghaidh éifeachtúlachta costais.



4.1 Féidearthacht Theicniúil

✅ Córas cruthaithe: CBC's Flatpack system has been deployed in >15 campa mianadóireachta trópaiceacha ar fud Oirdheisceart na hÁise agus na hAfraice.
✅ Éifeachtúlacht Iompair: Modúil cothrom-pacála chuig<30 cm height**, allowing 10–12 units per 40-ft container.
✅ **Tionól Mear**: Is féidir le 6 oibrí foirgneamh 24 seomra a thógáil i **5–7 lá**.
✅ **Climate Resilience**: Designed for **high humidity (>80%), spraeála salann, heavy rainfall (>3,000 mm/bliain), agusCrios seismeach 3(in aghaidh SNI 1726: 2019).





Coigiltis CAPEX: 25-40% níos ísle ná tógáil coincréite traidisiúnta i gceantair iargúlta.

Laghdú Costas Lóistíochta: Laghdaíonn modúil chaighdeánaithe castacht loingseoireachta agus moilleanna custaim.

Luach Saolré: saol seirbhíse 15-20 bliain le cothabháil íosta.





BuaileannCaighdeán Náisiúnta na hIndinéise (SNI)le haghaidh struchtúir shealadacha.

Painéil balla rátáilte dóiteáin (Aicme B, ASTM E84).

Comhlíonann bealach amach éigeandálaRialachán na hAireachta Daonchumhachta Uimh.. 5 de 2018ar thithíocht oibrithe.



Buntáistí

Inscálaitheacht: Éasca le foirgnimh a chur leis nó a athchumrú de réir mar a athraíonn an lucht oibre.

Luas{0}}go-Áitíocht: Campa iomlán ag feidhmiú laistigh8-10 seachtaineó ordú.

Rialú Cáilíochta: Monarcha-tógtha faoi choinníollacha ISO 9001 vs. athróg ar-saothar suímh.

Inbhuanaitheacht: 90% struchtúr cruach in-athchúrsáilte; dramhaíl tógála laghdaithe.

Teorainneacha

CAPEX tosaigh: Costas níos airde in aghaidh an-aonad ná mar bheairic bhunúsach (fritháirithe ag luas agus cáilíocht).

Teorainneacha Saincheaptha: Leagan amach srianta ag leithead modúl 2.25 m.

Spleáchas an Fhorais: Teastaíonn talamh cothrom nó piaraí innealtóireachta ar ithir bhog.





6.1 Sprioc Chustaiméirí

Cuideachtaí Mianadóireachta & Acmhainní: Ag feidhmiú in oileáin iargúlta Indinéisis (m.sh., Kalimantan, Sulawesi, Phapua).

Conraitheoirí Ola & Gáis: Campaí oibrithe slán inscálaithe ag teastáil.

Forbróirí Bonneagair: Tógáil bóithre, calafoirt, nó stáisiúin chumhachta i réigiúin iargúlta.

Gníomhaireachtaí Rialtais: An Aireacht Fuinnimh agus Acmhainní Mianra (ESDM) nó fiontair faoi úinéireacht an stáit (m.sh., ANTAM, Inalum).

6.2 Sprioc-mhargaí

Indinéis: Príomhfhócas mar gheall ar thíreolaíocht oileánda agus earnáil na mianadóireacht a bhfuil borradh faoi.

Oirdheisceart na hÁise: an Mhalaeisia, na hOileáin Fhilipíneacha, Vítneam-dúshláin aeráide agus lóistíochta comhchosúla.

Afraic & Meiriceá Laidineach: Margaí tánaisteacha le riachtanais tionsclaíocha iargúlta inchomparáide.

6.3 Imeall Iomaíoch

Is fearr le réiteach CBC ná iomaitheoirí trí:

Modúlach fíor(coimeádáin loingseoireachta nach bhfuil modhnaithe)

Éifeachtúlacht-pacála cothrom(costais lastais níos ísle)

Dearadh FPE comhtháite-réidh(seoláin réamhshuiteáilte le haghaidh cumhachta, uisce, sonraí)

Comhpháirtíochtaí tionóil áitiúili Iacárta agus Surabaya



Sásaíonn an córas campa modúlach atá beartaithe go hiomlán riachtanais fheidhmiúla, lóistíochta agus comhshaoil ​​an chliaint. Trí ardán caighdeánaithe Flatpack Container House de chuid CBC a ghiaráil, baineann an tionscadal amach:

Imscaradh tapa i suíomh atá dúshlánach ó thaobh lóistíochta de

Ardchompord áititheoirí don bhainistíocht agus coinníollacha maireachtála dínit d’oibrithe

Marthanacht fhadtéarmach i gcoinníollacha deacra trópaiceacha

Buntáistí suntasacha costais saolré

Moltaí:

Iompar asuirbhé suímhchun coinníollacha bunsraithe agus bealaí rochtana a dhearbhú.

Dul i ngleiccomhpháirtithe saothair áitiúlale tionól faoi mhaoirseacht CBC.

Cuir san áireamhdearadh díon gréine-réidhdo chomhtháthú fuinnimh in-athnuaite sa todhchaí.

Cur i bhfeidhmcóras bainistíochta campa digiteach(braiteoirí IoT roghnacha le haghaidh áitíochta, fóntais).

Seasann an réiteach seo an cliant mar cheannaire iOibríochtaí mianadóireachta comhlíontacha ESG, coinneáil lucht saothair agus leanúnachas oibriúcháin a fheabhsú.
