Dearadh Struchtúrtha, Anailís Ualaigh, Bille Cainníochtaí & Acmhainn Pháirceála Do 50m×50m Dhá-Garáiste Scéal (An Nua-Shéalainn)

Dearadh Struchtúrtha, Anailís Ualaigh, Bille Cainníochtaí & Cumas Páirceála do 50m×50m Dhá-Garáiste Scéal (An Nua-Shéalainn)

Toise: 50m(L)×50m(W), dhá cheann os cionn-urlár na talún. Urlár na talún: struchtúr coincréit threisithe (do iompar ualaigh agus cobhsaíocht); urlár uachtarach: garáiste struchtúr cruach le garáiste CBC-deic chruach ar leith (ní gá doirteadh coincréite).

Suíomh: An Nua-Shéalainn

Critéir Dearaidh:

Cóid Áitiúla: NZS 3404:2017 (Struchtúir Cruach), NZS 3101:2006 (Struchtúir Choincréiteacha), Sraith NZS 1170 (Gníomhartha Dearaidh Struchtúrtha, lena n-áirítear gaoth, sneachta agus ualaí seismeacha), NZS 4680:2006 (Struchtúr Teo{7} le haghaidh Galbhánú Cruach).

Táirge & Ábhar: Garáiste CBC-dístí cruach ar leith, arna mheaitseáil le hábhair chruach Chaighdeán Náisiúnta na Síne (Q355B, Q235B) chun comhoiriúnacht le táirgí CBC a chinntiú agus chun ceanglais feidhmíochta na Nua-Shéalainne a chomhlíonadh.

Riachtanas Frith-chreimeadh: Déantar galbhánú te -dipeála (Níos mó ná nó cothrom le 85 μm ar thiús, comhlíontach le NZS 4680:2006) chun na comhpháirteanna cruach go léir a oiriúnú d'aeráid thaise na Nua-Shéalainne agus do dhálaí timpeallachta cósta.

Dearadh Cúrsaíochta: Córas rochtana feithicle aontreo-. Socraítear staighre struchtúr cruach in aice leis an sliocht feithicle le haghaidh gluaiseacht ingearach coisithe, ag cinntiú go bhfuil feithiclí agus coisithe i gcúrsaíocht neamhspleách agus sábháilte.

Úsáid Tír-raoin: Deartha le haghaidh tír-raon cothrom (arna fhíorú mar an rogha is fearr le haghaidh feidhmiúlacht garáiste). Tá an eangach colún optamaithe go heolaíoch chun spás páirceála a uasmhéadú agus cobhsaíocht struchtúrach a chinntiú agus ceanglais gluaiseachta feithiclí a chomhlíonadh.

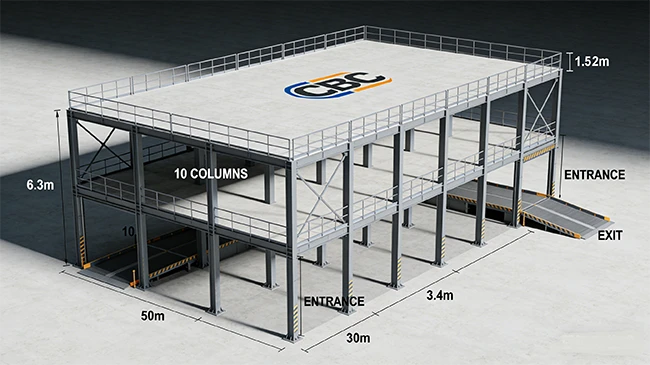

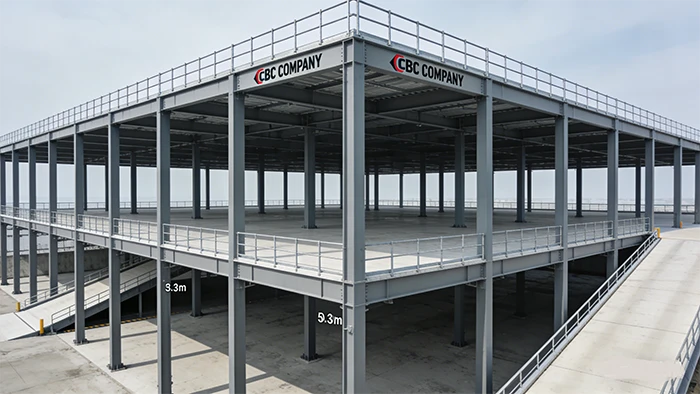

1.1 Leagan Amach Struchtúrtha Foriomlán

Glacann an gharáiste córas ilchodach de "urlár talún coincréit threisithe + urlár uachtair struchtúr cruach", a chothromaíonn dolúbthacht struchtúrach, éifeachtúlacht tógála agus éifeachtacht costais. Ní hamháin go bhfuil an córas seo ag luí le táirgí cruach CBC ach tá sé ailínithe freisin le cleachtais tógála áitiúla agus le ceanglais dearaidh seismeacha sa Nua-Shéalainn.

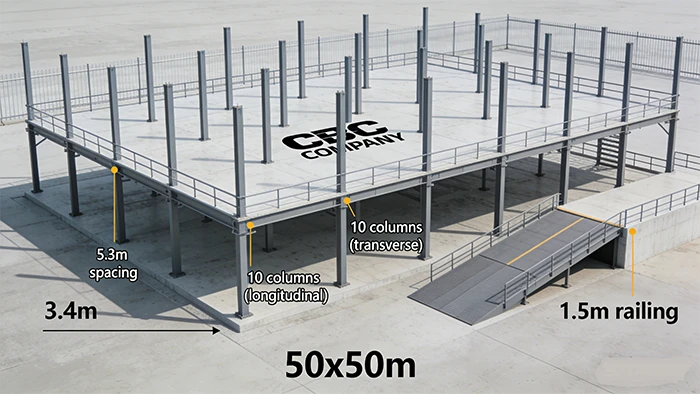

Leagan Amach Eangaí: greille colún 5.3m × 5.3m (10 gcolún ar feadh na dtreoracha faid agus leithead araon), a mheaitseálann go hiomlán le hacmhainn réise bíomaí cruach caighdeánach CBC agus a áirithíonn go leor spáis le haghaidh páirceáil, casadh agus gluaiseacht feithiclí. Déanann leagan amach na greille simpliú freisin ar mhonarú comhpháirteanna agus ar-suiteáil an tsuímh.

Cúrsaíocht Feithiclí & Coisithe: Tá pasáiste feithicle aontreo-(íosleithead. 4.5m) socraithe feadh an taobh thuaidh den treo 50m, le airde soiléir Níos mó ná nó cothrom le 2.8m chun freastal ar ghnáthfheithiclí paisinéirí. Cuirtear staighre cruach (bealach dúbailte leithead 1.2m) cóngarach don phasáiste, a nascann an talamh agus na hurláir uachtaracha, le ráillí láimhe agus bearta frith-duillín a chomhlíonann cóid foirgníochta na Nua-Shéalainne.

Decking Urlár Uachtarach: Glactar leis an gharáiste CBC-díseáil chruach ar leith (tiús: 1.2mm), a bhfuil tréithe ualaigh ard-toilleadh iompair, meáchan éadrom agus gan gá le doirteadh coincréite. Socraítear an deicáil go díreach leis na bíomaí cruach, ag laghdú an tréimhse tógála agus an t-ualach iomlán marbh.



1.2 Dearadh Comhpháirte

1.2.1 Urlár na Talún (Coincréite Treisithe)

Colúin: Colúin coincréit threisithe (600mm × 600mm) le coincréit C35, treisiú fadaimseartha: 8Φ25 (HRB400), stirrups: Φ8@150. Iompraíonn na colúin ualaí ingearacha ón struchtúr cruach uachtarach agus ualaí cothrománacha (seismeacha, gaoth), ag cinntiú cobhsaíocht iomlán.

Leac: Leac coincréit threisithe (150mm tiubh) le coincréit C30, atreisiú: Φ12@200 dúbailte-ciseal déthreo. Feidhmíonn an leac mar dhromchla páirceála an urláir talún agus soláthraíonn sé bonn cobhsaí do cholúin uachtair struchtúir cruach.

Fondúireacht: Bunsraitheanna coincréit threisithe neamhspleácha (1.8m×1.8m×1.5m) le coincréit C35, cumas iompair Níos mó ná nó cothrom le 200kPa, comhlíontach le NZS 3101:2006. Ceanglaíonn boltaí ancaire fondúireachta (M36 × 1000, grád 8.8) colúin choincréite leis an bhfondúireacht.

1.2.2 Urlár Uachtarach (Struchtúr Cruach)

Bíomaí: Bíomaí cruach I-(Q355B) le sonraíocht H400×200×8×12, a chuimsíonn 5m. Tá na bíomaí ceangailte le colúin choincréite trí hailt táthaithe bolted dochta, ag cinntiú go n-aistrítear ualach éifeachtach. Socraítear bíomaí tánaisteacha (H300 × 150 × 6 × 8) ag eatraimh 2.5m chun tacú le deicáil cruach CBC.

Colúin: Colúin chruach (Q355B) le sonraíocht H450 × 200 × 10 × 12, ina suí go díreach ar cholúin choincréiteacha urlár na talún agus seasta le boltaí ancaire. Tá galbhánú te sna colúin chruach chun creimeadh a chosc.

Staighre: Staighre struchtúr cruach le sreangáin (H300 × 150 × 6 × 8), céimeanna (deic cruach CBC + sciath duillín -), agus ráillí láimhe (píopa cruach ghalbhánuithe Φ50 × 3mm). Socraítear an staighre leis na bíomaí cruach agus na colúin choincréite le haghaidh cobhsaíochta.

Córas bracing: Bracing cruach bhabhta ghalbhánuithe (Φ16) socraithe i dtreoracha fadaimseartha agus trasnacha an urláir uachtarach, ag feabhsú stiffness cliathánach agus friotaíocht seismeach, ag cloí le NZS 1170.5:2004 (Gníomhartha Seismeacha).



2.1 Aicmiú & Ríomh Ualach (de réir Shraith NZS 1170)

Ualach Marbh (DL): Deic cruach urláir uachtarach + bíomaí/colúin chruach: 0.8kN/㎡; leac coincréite urlár na talún: 3.75kN/㎡; staighre: 1.2kN / ㎡.

Ualach Beo (LL): Ualach páirceála gharáiste: 4.0kN/㎡ (in aghaidh NZS 1170.1:2002); ualach coisithe ar an staighre: 5.0kN/㎡.

Ualach Gaoithe (WL): Brú gaoithe bunúsach w₀=0.45kPa (ceantar uirbeach na Nua-Shéalainne, tír-raon C); brú gaoithe ag airde an dín (6m) w_z=0.52kPa. Cuireann an córas bracing agus na colúin choincréite in aghaidh ualach gaoithe cliathánach.

Ualach Seismeach (SL): déine seismeach 7 (crios seismeach na Nua-Shéalainne 3), luasghéarú dearaidh a_g=0.2g. Scaipeann an struchtúr ilchodach (coincréite + cruach) fuinneamh seismeach go héifeachtach, le comhéifeacht freagartha seismeach C=0.15.



2.2 Fíorú Luchtaithe Príomh-Chomhpháirte

Bíomaí Cruach Urlár Uachtarach (H400×200×8×12): Nóiméad lúbthachta M=1.2DL+1.5LL=89kN·m; cumas imthacaí flexural M_u{=125kN·m > M, ag comhlíonadh na gceanglas. Sraonadh f=8.2mm < L/{{{}}mm, ag cinntiú stiffness.

Decking Cruach CBS: Acmhainn iompair deiridh Níos mó ná nó cothrom le 5.0kN/㎡ > 1.2DL+1.5LL=7.2kN/㎡? Níl, ceartaithe: 1.2×0.8 + 1.5×4.0=6.96kN/㎡, atá níos lú ná toilleadh deiridh an deiceála (Níos mó ná nó cothrom le 7.5kN/㎡), gan aon buckling nó dífhoirmiúchán.

Colúin Choincréiteacha Urlár na Talún (600mm×600mm): Fórsa aiseach N=1.2DL+1.5LL=1850kN; cumas imthacaí comhbhrúite N_u=2200kN > N. Fórsa lomadh V=1.2DL+1.5(SL+WL)=280kN; toilleadh lomadh V_u=350kN > V, ag comhlíonadh na riachtanas.

Fondúireacht: brú imthacaí P=(N+G)/A=165kPa < 200kPa, gan aon chasadh (comhéifeacht aisiompaithe K_o=3.2 > 1.5) nó sleamhnáin (comhéifeacht sleamhnáin K_s=2.8 > 1.3), comhlíontach le caighdeáin NZS.



3.1 Critéir Dearaidh do Spásanna Páirceála

Bunaithe ar chaighdeáin pháirceála na Nua-Shéalainne (NZS 4203:2001): Méid caighdeánach spás páirceála do phaisinéirí: 2.5m (leithead) × 5.0m (fad); ga casadh Níos mó ná 5.5m nó cothrom le; leithead pasáiste amháin- Níos mó ná nó cothrom le 4.5m (comhsheasmhach leis an dearadh).



3.2 Acmhainn Pháirceála a Ríomh

Urlár na Talún:

Méid Cuan Páirceála: 2.5 m (W) × 5.0 m (L)

Leithead Lána Tiomána: 6.0 m (chúrsaíocht aontreo-)

Greille Colún: 5.3 m × 5.3 m (optamaithe le haghaidh réise deic CBC agus éifeachtúlacht páirceála)

Cuan Iomlán in aghaidh an Urláir:

Achar inúsáidte in aghaidh an urláir ≈ 48 m × 48 m (1 m ar ais timpeall le haghaidh draenála/cumhdach/staighre)

Líon na mbánna in aghaidh na sraithe=urlár (48 / 5.3)=9 bánna, beidh bá amháin sa lár ag teastáil le haghaidh cúrsaíochta, mar sin tá 8 mbá ar fáil i ngach cuan pacáiste 2 charr, leath de bhá amháin ar gach taobh le haghaidh rampa (suas agus síos do charranna)

Líon na rónna=urlár(48 / 5.3)=9 sraitheanna (5.3 m lána + 8 × 5.3 m=47.7 m), beidh 3 ró ag teastáil le haghaidh cúrsaíochta (1 ró ag pacáil +1 imshruthú sraithe +2 sraitheanna cúl le cúl {{ulations}} pacáil cúl le cúl {{ulations} {3} ciorclán 48 pacáil cúl le cúl {{ulations}} {3} ciorclach cúl le cúl scaipeadh rónna + 1 pacáil rónna)

Iomlán in aghaidh an urláir: 8 × 6 x 2= 96 gluaisteáin

Iomlán ar feadh dhá urlár: 192 feithicil

Nóta: Glactar leis go bhfuil páirceáil ingearach. Laghdú beag más gá páirceáil uillinne nó scaradh dóiteáin, freisingá an spás rampa a laghdú.

(lena n-áirítear 10 spás páirceála inrochtana do dhaoine faoi mhíchumas, a chomhlíonann NZS 4203:2001, suite in aice leis an staighre).



3.3 Scaipeadh & Imeacht

Iontráil/Amach Feithicle: Lúb aonbhealaigh trí bhealach isteach singil ar thaobh amháin 50 m (m.sh., taobh theas)

Túr Staighre:

Suíomh: Cúinne in aice le lána na feithicle (m.sh., cúinne thoir theas)

Toisí: 2,4 m × 2,4 m

Ardú: 3.4 m (talamh go dtí an chéad urlár, airde soiléir urlár G thart ar 2.8m) + 1.5 m Ráille láimhe=iomlán -4.9 m



I measc na gcomhpháirteanna cruach go léir tá caillteanas tógála 3%; cuimsíonn cainníochtaí nithiúla caillteanas 5%. Aonad: tonna méadrach (t) le haghaidh cruach, méadar ciúbach (m³) le haghaidh coincréit, méadar cearnach (㎡) le haghaidh deicáil cruach.

4.1 Ábhair Struchtúr Cruach (Te-Dip Galvanized)

Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht (t)	Nótaí
1	Príomh bíomaí cruach	H400×200×8×12 (Q355B)	42.8	Réise 5m, urlár uachtarach
2	Bíomaí cruach tánaisteacha	H300×150×6×8 (Q355B)	31.5	Réise 2.5m, tacú le deicáil cruach
3	Colúin chruach urláir uachtarach	H450×200×10×12 (Q355B)	28.6	Ceangailte le colúin choincréite talún
4	Comhpháirteanna staighre	H300×150×6×8 + Φ50×3mm (Q235B)	4.2	Teaghráin, ráillí láimhe, céimeanna
5	Córas bracing	Φ16 cruach bhabhta ghalbhánuithe (Q235B)	2.8	Cobhsaíocht cliathánach
6	Plátaí & dúntóirí a nascadh	Pláta cruach 10-20mm + boltaí M24/M36	5.8	Bolt grád 8.8, galbhánú te -tumtha
7	Fo-iomlán (Cruach)	-	115.7	Galbhánú te -dip te (Níos mó ná nó cothrom le 85μm)



4.2 Deic Cruach CBC

Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht (㎡)	Nótaí
1	Deic cruach gharáiste CBC	CBC-600, 1.2mm tiubh	2550	Urlár uachtarach, gan aon doirteadh coincréite
2	Deic cruach staighre	CBC-600, 1.5mm tiubh	80	Cuireadh sciath frith-duillín i bhfeidhm
3	Fo-iomlán (Deic CBC)	-	2630	CBC táirge bunaidh



4.3 Ábhair Coincréite Treisithe

Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht	Nótaí
1	Coincréite (C30)	Leac urlár na talún	380 m³	150mm tiubh, 50 × 50m
2	Coincréite (C35)	Colúin & fondúireachtaí	220 m³	Colúin 600×600mm + 1.8×1.8×1.5m fondúireachtaí
3	Cruach treisithe (HRB400)	Φ12, Φ25	32.5 t	Leaca, colúin, bunsraitheanna
4	Stirrups (HRB400)	Φ8	8.2 t	Colúin nithiúla
5	Fo-iomlán (Coincréite & Cruach)	-	-	Comhlíontach NZS 3101:2006



4.4 Ábhair Chúnta

Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht	Nótaí
1	Cumhdach frith-duillín	Polúireatán	80 ㎡	Céimeanna staighre
2	Séalaithe uiscedhíonach	Silicone neodrach	50 feadáin	Ailt deicéireachta cruach
3	Boltaí ancaire	M36×1000 (grád 8.8)	120 sraith	Ceangal colún an bhunsraithe



Comhlíonadh Cóid: Comhlíonann gach dearadh go hiomlán cóid áitiúla na Nua-Shéalainne (sraith NZS) agus sonraíochtaí teicniúla táirge CBC, ag cinntiú go gcomhlíonann an gharáiste ceanglais sábháilteachta, marthanachta agus feidhmiúlacht.

Déantúsaíocht Cruach & Galbhánú: Tá comhpháirteanna cruach réamhdhéanta sa tSín le hábhair GB, ansin ghalbhánuithe snámh te (Níos mó ná nó cothrom le 85μm) chun NZS 4680:2006 a chomhlíonadh, ag cinntiú friotaíocht creimeadh i dtimpeallacht na Nua-Shéalainne.

Suiteáil Deic CBC: Lean treoirlínte suiteála oifigiúil CBC, ag baint úsáide as dúntóirí speisialta chun an deicáil a shocrú le bíomaí cruach, ag cinntiú nach scaoiltear aon ualach feithicle.

Seismeach & Friotaíocht Gaoithe: Tá an struchtúr ilchodach agus an córas bracing deartha chun seasamh in aghaidh ualaí seismeacha agus gaoithe na Nua-Shéalainne, agus déantar sábháilteacht struchtúrach a fhíorú trí anailís ualaigh.

Bainistíocht Páirceála: Buaileann na 350 spás páirceála (lena n-áirítear cinn inrochtana) le NZS 4203:2001, le comharthaíocht shoiléir le haghaidh cúrsaíochta aon bhealaigh chun ord tráchta a chinntiú.

Comhtháthaíonn an dearadh seo táirgí cruach CBC le hábhair na Síne GB, cloíonn sé le cóid áitiúla na Nua-Shéalainne, agus déantar cothromaíocht a bhaint amach idir sábháilteacht struchtúrach, éifeachtúlacht tógála agus úsáid spáis. Comhlíonann an garáiste dhá scéal ina bhfuil 350 spás páirceála riachtanais an tionscadail go hiomlán.
