Forbairt Tithe Baile le Fráma Cruach Éadrom Do Margaí Domhanda CBC

Graí cruach éadrom: Cuid fuar-chruthaithe tanaí-ballaí C{-le toisí140×41×39×11 mm(doimhneacht × leithead flange × airde liopa × lúb ar ais) agus0.75 mm tiús

margaí príomhúla CBS: An tSile, Peiriú, Na hOileáin Fhilipíneacha, Nua-Ghuine Phapua, Tonga, an Indinéis

An réasúnaíocht struchtúrach, an tógáil ábhair, agus anailís ar inoiriúnaitheacht an mhargaidh.

Tuarascáil um Dhearadh Teicniúil & Anailís Struchtúrtha: Forbairt Tithe Baile le Fráma Cruach Éadrom do Mhargaí Domhanda CBC

Cuir i bhfeidhm:Réitigh Chomhtháite CBS

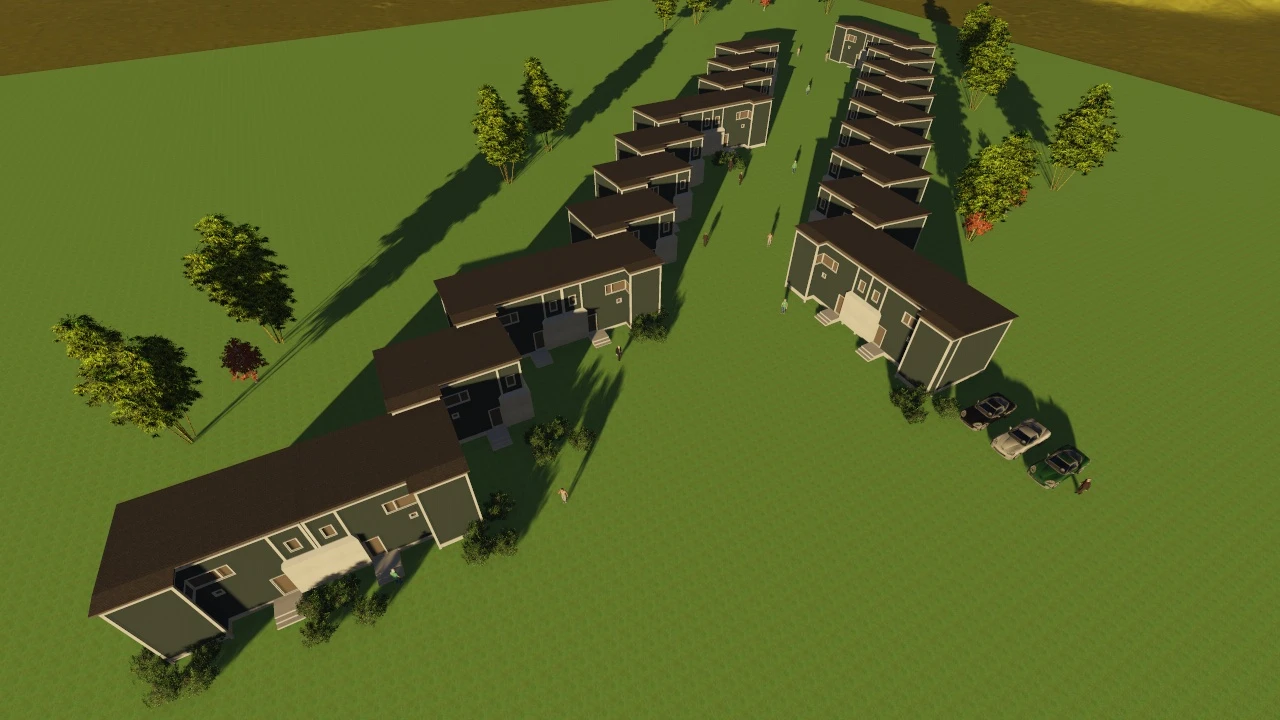

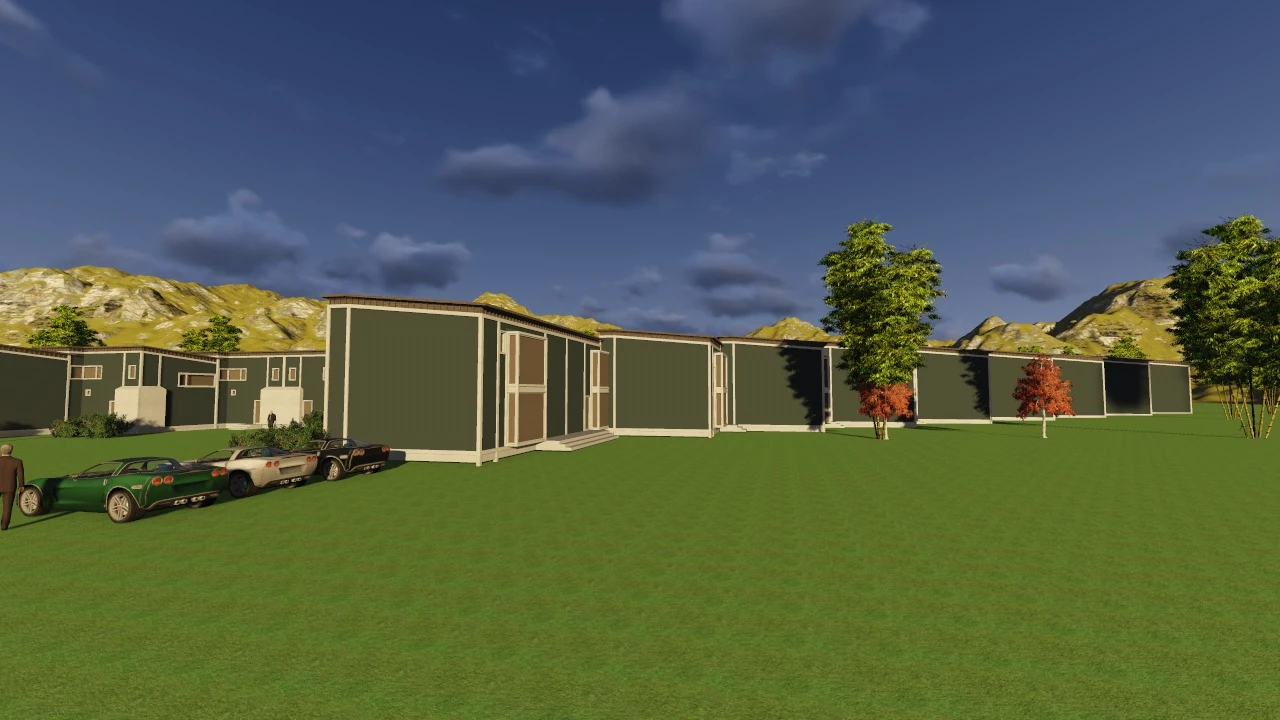

Suíomh an Tionscadail Thagartha:Puerto Natales, an tSile Theas
Aonaid Iomlán:24 (Dhá shraith de 12 aonad, Z-leagan amach)
Toisí Aonaid: 9.35 m (W) × 7.6 m (D) × ~6.2 m (H)
Saol Dearaidh:Níos mó ná nó cothrom le 50 bliain
Bunábhar Struchtúrtha:Ranna C{-fuar{0}}chruthach tanaí-ballaí:140×41×39×11 mm @ 0.75 mm tiubh, G550 AZ150
Ardán Dearaidh & Déantúsaíochta:FrameCAD (An Nua-Shéalainn)
Dáta:26 Eanáir, 2026



A1:

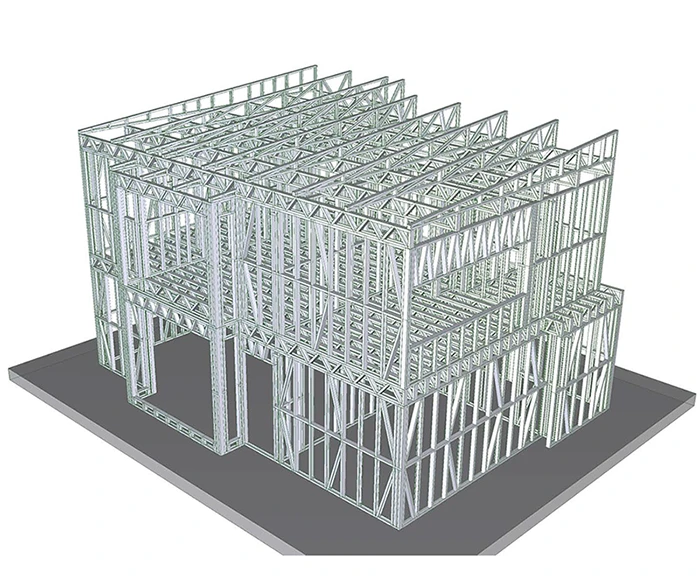

Úsáideann an príomh-ualach-eilimintí iompairfuar-chruthaigh-ballaí C{-graí tanaíle toisí geoiméadrachaDoimhneacht gréasáin 140 mm × 41 mm flange × 39 mm liopa × 11 mm ar ais, déanta as0.75 mm tiubh G550 AZ150 cruach. Is gnách an phróifíl seo a chur in iúl marC14041le liopaí domhain-tairiscintí friotaíocht búcla feabhsaithe agus cumas coinneála scriú- in ainneoin an tiús laghdaithe.

Príomh-chomhpháirteanna struchtúracha:

Graí balla: C14041 @ 0.75 mm, spásáilte ag600 mm oc

giarsaí urláir: An t-alt céanna C14041, acha dhúbailt nó a spásáil ag 400 mm occhun critéir sraonaidh a chomhlíonadh (L/360)

Rachtaí dín: C14041 @ 600 mm oc le haghaidh mona-díon claonta (fána 5 chéim)

Rianta barr/bun: U142×40×0.75 mm

Cobhsaíocht cliathánach: Ar fáil ag12 mm OSB-3 clúdúag gníomhú mar scairt lomadh, in éineacht lestrapaí ceangail leanúnach-síosag coirnéil

Cé go bhfuil 0.75 mm níos tanaí ná an LSF cónaithe tipiciúil (a úsáideann 0.95–1.2 mm go minic), tá anliopa domhain (39 mm)aguscruach -ard-neart G550cúiteamh struchtúrach. Déanann bogearraí FrameCAD cumas ball a bhailíochtú in aghaidh anAISI S100-2020agus cóid áitiúla.



A2:
Tá-le mionsonraí cearta. Cé go bhfuil 0.75 mm ag an bhfoirceann íochtair do thógáil ilscéalta, beidh anCumhdach AZ150 (150 g/m² Al-cóimhiotal Zn)soláthraíonn sé cosaint creimeadh den scoth, go háirithe nuair:

Tá cruachfaoi ​​iamh go hiomlánlaistigh de chuas balla (cosanta ó aimsir dhíreach)

Gal-tréscaoilteach ach bacainní resistant uisceatá suiteáilte ar an taobh amuigh

Uimh droichid teirmeachcruach a nochtadh do chomhdhlúthú

I dtimpeallacht fhuar, fhliuch, mhuirí Puerto Natales, tá an córas seo inmharthana i gcónaímá thugtar tosaíocht do bhainistiú taise. I gcás criosanna arda nochta (m.sh., splancscáileán cósta), féadfar naisc ríthábhachtacha a uasghrádú chuigtiús 1.0 mm.

Deimhníonn modúl creimthe FrameCAD 50+ marthanacht bliana faoi aicmiú ISO 9223 C4 (measartha-go{-riosca creimthe ard).





A3:
I gcomparáid le córais 1.0–1.2 mm, laghdaíonn an phróifíl 0.75 mm meáchan cruach faoi ~25%, rud a íslíonn costas agus astaíochtaí iompair-ach éilíonn sé bracadh níos dlúithe agus rialú sraonadh cúramach.

Bain-Amach Nuashonraithe-(In aghaidh an Aonaid)

Mír	Sonraíocht	Cainníocht in aghaidh an Aonaid	Iomlán (24 Aonad)
G550 AZ150 C14041 Cruach (0.75 mm)	Studaí, giarsaí, rachtaí, rianta	~3,250 kg	78,000 kg
Clúdú OSB-3 (12 mm)	Ballaí + Díon	274 m²	6,576 m²
Painéil Cabhraithe Miotail PU (27 mm)	Clúdach taobh amuigh	210 m²	5,040 m²
Bord Snáithín Stroighne (18 mm)	Decking urláir	71 m²	1,704 m²
Díon Colorsteel 0.6 mm	Réamhphéinteáilte AZ150	80 m²	1,920 m²
Insliú Olann Mianra	50 mm balla + 25 urlár mm	365 m²	8,760 m²
Gal / Bacainn Aeir	Membrane Aicme II	274 m²	6,576 m²

Tabhair faoi deara: Seans go mbeidh gá le droichead breise nó spásáil laghdaithe ó ghiarsaí urláir chun sraonadh ualaigh bheo a theorannú (<10 mm).



A4:

Éifeachtúlacht Costais: Laghdaíonn tonnáiste cruach níos ísle costais ábhair agus loingseoireachta-atá ríthábhachtach do chianmhargaí.

Luas: Cumasaíonn FrameCAD uathoibriú iomlán BIM-chun-mhonarcha; painéil balla curtha le chéile lasmuigh-i suíomh Gréasáin<48 hours.

Inbhuanaitheacht: High recycled content (>30%) i cruach G550; éadrom=lorg carbóin níos ísle.

Feidhmíocht Theirmeach: painéil PU + insliú cuas a bhaint amachU-luach ≈ 0.21 W/m²K(ballaí), níos mó ná ceanglais Chrios 5 na Sile.

Athléimneacht Tubaiste: Feidhmíonn sé go maith in imeachtaí seismeacha (insínte) agus cuireann sé in aghaidh lobhadh/feithidí-murab ionann agus adhmad.





A5:
Feidhmíonn CBC i dtimpeallachtaí éagsúla aeráide, seismeacha agus rialála. Anseo thíos tá maitrís oiriúnaithe sonrach don mhargadh:

Margadh	Próifíl Aeráide & Riosca	Modhnuithe Riachtanacha	Réasúnaíocht
An tSile (Deisceart)	Fuar, fliuch, seismeach (Crios 3-4), gaoth	- (dearadh bunlíne)	Optamaithe cheana féin le haghaidh teocht íseal, báisteach, agus creathanna talún
Peiriú (Cósta & Aindéis)	Cósta arid / highlands fuar; seismeach (Crios 3)	• Fána an dín a mhéadú go 10 gcéim ar thalamh ard • Cuir ceangail seismeacha leis an NTE E.030	Cosc a chur ar carnadh sneachta (Aindéis); bualadh le cód seismeach Peiriú
hOileáin Fhilipíneacha	Trópaiceach, tíofún-seans maith, ard-taise, seismeach	• Uasghrádaigh dúntóirí go cruach dhosmálta • Úsáid Z275 nó AZ200 le haghaidh corrlach creimthe níos airde • Méadaigh friotaíocht ardaithe dín (spásáil rafter níos dlúithe @ 400 mm) • Cuir bacainn termite faoin urlár	Typhoons (Níos mó ná nó cothrom le 200 km/u gaotha); spraeála salann; riosca termite
Nua-Ghuine Phapua	Foraois bháistí Mheánchriosach, báisteach ard, lonnaíochtaí seismeacha, neamhfhoirmiúla	• Ardaigh an t-urlár ar chéanna (níos lú. 600 mm) • Úsáid-comhchumhdach oscailte le haghaidh aerála • Simpligh FPE le haghaidh ullmhachta lasmuigh den ghreille	Seachaint tuilte; cosc múnla; rochtain theoranta ar an eangach
Tonga	Oileán beag, cioclónach (Cat 4-5), aer salanda, loighistic theoranta	• Úsáid a laghad sciath AZ200 • Treisigh-go-ancaireacht balla (gearrthóga hairicín) • Modúil iomlána réamhdhéanta le haghaidh iompar báirse	Ardú gaoithe mhór; creimeadh ; srianta iompair
an Indinéis (Java, Sumatra, Phapua)	Trópaiceach, seismeach, bolcánach, ard-taise	• Gipseama rátáilte dóiteáin i gcistineacha • Termite-promhadh le bord OSB nó MgO • Bunús modúlach d'ithreacha boga	Athléimneacht crith talún; díghrádú bitheolaíoch; talamh éagobhsaí

Oiriúnú Uilíoch do Gach Margadh:

Comhlíonadh an Chóid Áitiúil: Is féidir leabharlanna FrameCAD a nuashonrú le caighdeáin náisiúnta (m.sh., NSCP do na hOileáin Fhilipíneacha, SNI don Indinéis).

Leibhéal Scil Saothair: Cuir oiliúint tionóil dheimhnithe CBC ar fáil-Tá níos lú saothair oilte ag teastáil ó LSF ná mar a bhíonn coincréit.

Slabhra Soláthair: Réamh-feistiú na gcomhpháirteanna go léir i monarú nó i moil réigiúnacha CBC (m.sh., Mainile, Lima) chun cáilíocht a chinntiú.



An dearadh-úsáid0.75 mm G550 AZ150 C14041 coda fuar-déantaSoláthraíonn -ancothromaíocht optamaithe de chostas, luas, agus marthanachtdo phunann CBC ar fud Mheiriceá Laidineach agus na hÁise-An tAigéan Ciúin. Cé go bhfuil sé oiriúnach mar-do dheisceart na Sile, cumasaíonn feabhsuithe spriocdhírithe (uasghráduithe sciath, mionsonraí gaoithe/seismeacha, straitéisí bunsraithe) imscaradh gan uaim iSléibhte Peiriú, crios typhoon na hOileáin Fhilipíneacha, nó criosanna cioclóin Tonga.

Trí inneall deartha paraiméadrach FrameCAD agus slabhra soláthair comhtháite CBC a ghiaráil, tairgeann an córas seo aréiteach tithíochta atá inscálaithe domhanda, atá freagrúil don aeráid-oiriúnach le haghaidh forbartha uirbeach nó tuaithe atá inacmhainne, athléimneach agus in-imscartha go tapa.
