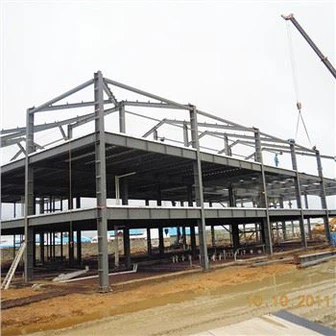

Molann CBC Company struchtúr modúlach páirceála cruach réamhdhéanta i gcroílár Phríomhcheantar Gnó Mhainile (CBD), atá deartha chun freastal ar 120 spás páirceála feithiclí thar cheithre leibhéal (lena n-áirítear urlár na talún). Comhlíonann an dearadh go hiomlán Cód Foirgníochta Náisiúnta Philippine (PNBC), Cód Struchtúrtha Náisiúnta na hOileáin Fhilipíneacha (NSCP 2015, 7ú Eagrán), agus criosú Mainile áitiúil agus rialacháin sábháilteachta dóiteáin.

Trí Chóras Tógála Struchtúr Cruach dílseánaigh CBC a ghiaráil, tairgeann an réiteach seo imscaradh tapa, ard-mharthanacht, athléimneacht sheismeach, agus éifeachtúlacht costais-ríthábhachtach do thionscadail inlíonta uirbeacha i Metro Mainile.





Leibhéil Iomlána: 4 (G + 3 urlár uachtarach)

Cumas Páirceála: 120 carr caighdeánach (2.5 m × 5.0 m in aghaidh an stalla)

Achar Urláir Iomlán in aghaidh an Leibhéil: ~500 m² (timpeall. 22.4 m × lorg 22.4m)

Straitéis Chiorcail:

Córas rampa héiliciúil a nascann gach leibhéal (sreabhadh treo amháin)

Fána rampa: 1:6 (16.7%) - comhlíontach le caighdeáin inrochtaineachta NSCP agus PNBC

Leithead an rampa soiléir: 5.5 m (ceadaíonn sé rochtain éigeandála dhá-bhealach más gá)

Pasanna tiomána: 6.0 m ar leithead (cumraíocht pháirceála ingearach)

Siúlbhealaí do choisithe: 1.2 m feadh imlíne le ráillí cosanta





Córas struchtúrach urláir caol: Laghdaíonn dearadh ilchodach léise lánpháirtithe CBC an t-urlár-go-airde an urláir go 2.8 m, ag laghdú airde iomlán an fhoirgnimh agus úsáid ábhair.

Colún-bánna páirceála saor in aisce: Bainte amach trí trusanna cruach réise fada CBC (réise suas le 12 m), ag uasmhéadú an achair inúsáidte.

Leagan amach bá modúlach: greille caighdeánaithe 8.4 m × 8.4 m ag luí le naisc nód réamhdhéanta CBC.





Cineál Luchtaigh	Luach (kPa)	Nótaí
Ualach Marbh (leac, bailchríocha, FPE)	3.0 kPa	Cuimsíonn sé barráil choincréite deic mhiotail ilchodach CBC + 100 mm
Ualach Beo (páirceáil)	2.9 kPa	Tábla NSCP 205-3 (Ualach feithicle=2.9 kPa nó tiubhaithe 11.0 kN)
Ualach Seismeach	Crios 4 ( Mainile ) – ( ​​S_s=1.5g ), ( S_1=0.6g )	Nóiméad CBC-ag seasamh in aghaidh frámaí le mionsonraí insínte
Ualach na Gaoithe	1.8 kPa	Luas gaoithe bunúsach=250 km/u (réigiún tíofún-seans maith)
Ualach Claonta rampa	Breis comhpháirt ingearach 10% arna mheas san anailís





Príomhfhráma: Colúin rannáin H{0}}saincheaptha CBC (H300×300×10×15) agus criosanna pláta suas- tógtha

Líoma Tánaisteach: CBC fuar-chruthaithe C-purlins ag tacú le deic mhiotail ilchodach

Córas cliathánach: Frámaí Speisialta Brasáilte Comhlárnacha (SCBF) ag croíthe staighre/rampa

Bunús: Bunús scoite ar chairn leamh (mar gheall ar ithir Mhainile bog; toilleadh imthacaí incheadaithe=150 kPa)





Anailís déanta ag baint úsáide as PKPM le leabharlann cruach calabraithe CBC

Sásaíonn gach ball NSCP 2015 Caibidil 5 (Dearadh Cruach) agus AISC 360-16 (arna ghlacadh ag NSCP)

Teorainn srutha: < H/400 faoi lódáil seismeach



Mír	Sonraíocht	Cainníocht	Aonad
Colúin Bunscoile	CBC-H300×300×10×15 (S355JR)	32	ríomhairí pearsanta
Príomh-Girders	CBC-Tógtha-Crothán Pláta in airde (doimhneacht 1,200 mm)	48	m
Bíomaí Tánaisteach	CBC-C300×75×20×3.0 (Galbhánaithe)	320	m
Deic Ilchodach	CBC-Deic-Pro 75 (1.2 mm BMT, galvalume)	2,000	m²
Bearrtha Coincréite	100 mm ar tiús, f'c=21 MPa (soláthair go háitiúil)	200	m³
Baill Bracing	CBC-L100×10 Uillinneacha	180	m
Dúntóirí & Naisc	CBC-Réamh-feistis Bolt (Grád 8.8)	1,200	tacair
Córas Péinteáil	CBC-Sciath Sinc Epocsa Primer + Polúireatán Barrchóta (Aicme Creimthe C5-M)	-	Clúdach iomlán

Tabhair faoi deara: Tá na comhpháirteanna cruach go léir réamhdhéanta ag ceardlann déantúsaíochta CBC sa tSín, rud a laghdaíonn an tsaothair ar an láthair faoi 60%.







Catagóir	Costas (PHP)
Cruach Struchtúrtha (córas CBC)	15,000,000
Coincréite & Bailchríocha	3,500,000
Iompar	7,000,000
Suiteáil	4,500,000
FPE & Soilsiú	1,800,000
Táillí Ceadú & Dearaidh	1,200,000
Teagmhais (10%)	3,300,000
Iomlán CAPEX	36,300,000 PHP





Meánráta áitíochta: 70% (coimeádach do Mainile CBD)

Uaireanta oibriúcháin: 14 uair an chloig/lá (6 rn – 8 pm i rith na seachtaine); 10 uair an deireadh seachtaine

Uaireanta páirceála éifeachtacha/lá:
( 120 spás x 70% x (5 x 14 + 2 x 10)/7=108 spás-lá
→ 1,512 uair íoctha in aghaidh an lae

Ráta in aghaidh na huaire: ₱25 (meán CBD Mainile)

Ioncam Laethúil: 1,512 × ₱25=₱37,800

Ollioncam Bliantúil: ₱37,800 × 365=₱13,797,000





Mír	Costas Bliantúil (PHP)
Slándáil & Freastalaithe	1,200,000
Fóntais & Cothabháil	600,000
Árachas & Riarachán	400,000
Iomlán OPEX	2,200,000





Glanbhrabús Bliantúil: ₱13,797,000 – ₱2,200,000=₱11,597,000

Tréimhse Aisíocaíochta Simplí:
36,300,000/11,597,000=3.13 bliain

ROI (Bliain 1): 32%

NPV 10 mBliana (Ráta lascaine 8%): +₱73M (an-tarraingteach)

Ní ghlacann sé leis nach ndéanfar mórdhíobháil tíofóin (maolaithe ag dearadh -resistant agus insínte CBC)



Luas: Struchtúr curtha suas i 8–10 seachtainí vs. 6+ mí le haghaidh coincréit traidisiúnta.

Inbhuanaitheacht: 95% cruach in-athchúrsáilte; 40% níos ísle de charbón corpraithe ná mar a mhalairt de choincréit.

Athléimneacht: sháraigh hailt seismeacha CBC a tástáladh ag an Ionad Innealtóireachta Náisiúnta UP-riachtanais insínteachta an NSCP.

Comhtháthú Cliste Réidh: Áirítear le córas CBC seoladáin do stáisiúin luchtaithe EV agus braiteoirí páirceála IoT.



Seachadann Córas Foirgníochta Struchtúr Cruach CBC réiteach páirceála atá optamaithe le cód spás agus atá láidir ó thaobh airgid de do chroílár uirbeach dlúth Mhainile. Le aisíocaíocht réamh-mheasta thart ar 3 bliana agus ailíniú iomlán le caighdeáin rialála Philippine, léiríonn an tionscadal seo tiomantas CBC do bhonneagar nuálach, inbhuanaithe agus brabúsach in Oirdheisceart na hÁise.
