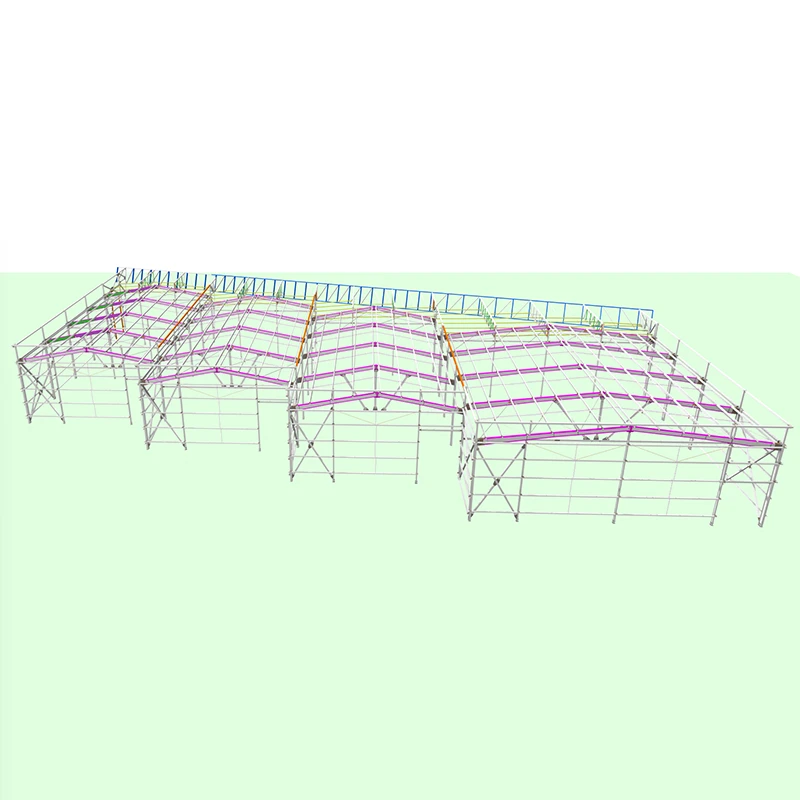

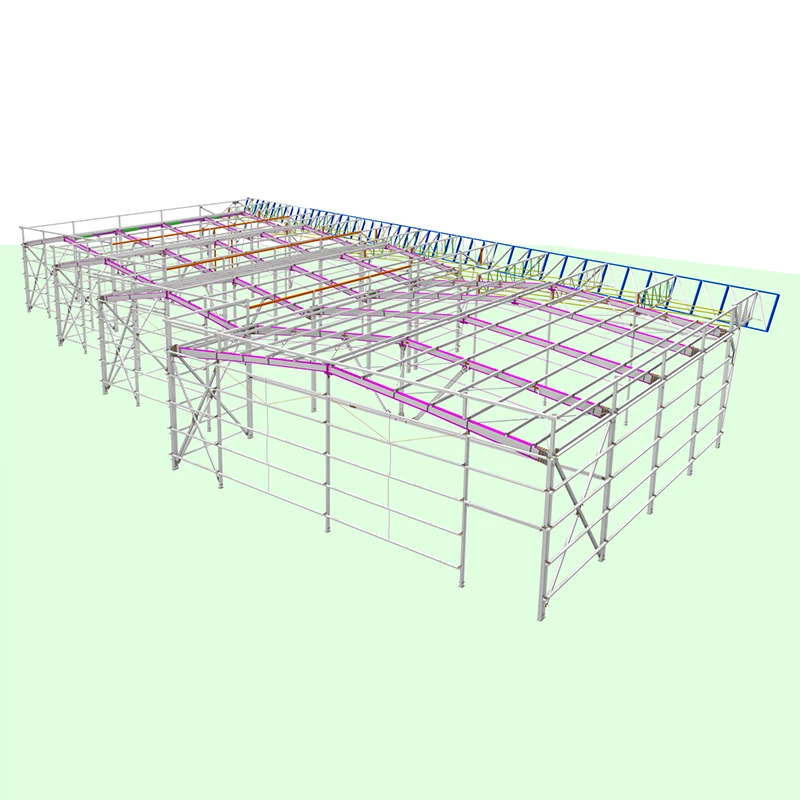

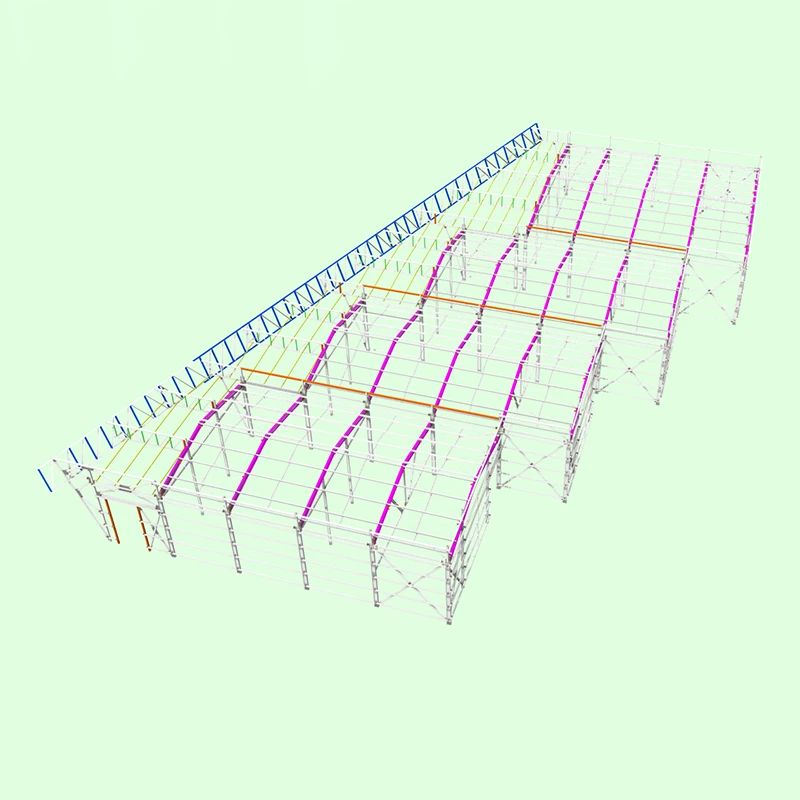

Dearadh Struchtúrtha Do Stóras Cruach 75m×75m×9m (Port Moresby, PNG)

Dearadh Struchtúrtha & Bille Cainníochtaí le haghaidh Stóras Cruach 75m×75m×9m (Port Moresby, PNG)





Toise: 75m(L)×75m(W)×9m(H) (airde sceimhle)

Suíomh: Port Moresby, Nua-Ghuine Phapua

Ualach na Gaoithe: 120km/u (33.33m/s), gan ualach sneachta, gan ualach seismeach

Leagan Amach Struchtúrtha: 3 réis leanúnach ×25m in aghaidh an réise (treo leithead); treo 75m ar fad (spásáil colún optamaithe le haghaidh friotaíocht gaoithe agus geilleagar)

Ábhar Imfhálú: leathán aonair cruach dath 0.4mm (díon & balla)

Critéir Dearaidh: Bunaithe ar AS/NZS 1170 (Caighdeán Struchtúrtha na hAstráile/na Nua-Shéalainne) (arna ghlacadh i PNG le haghaidh innealtóireacht shibhialta) agus GB 50017-2017 (Caighdeán Dearaidh Struchtúr Cruach na Síne) (do chomhoiriúnacht onnmhairithe struchtúir cruach idirnáisiúnta)







Struchtúr cruach fráma docht tairseach(is fearr le haghaidh stóras tionsclaíoch mór, meáchan éadrom, tógáil tapa, friotaíocht gaoithe den scoth)

Réise: fráma docht leanúnach 3 × 25m (leithead: 75m), gan aon cholún lár i ngach réise chun úsáid spáis stórais a uasmhéadú

Fad Treo Spásáil Colún: 7.5m (10 mbá ar fhad 75m), cothrom le haghaidh iompar ualach gaoithe agus geilleagar ábhar struchtúrach

Eave Airde: 9m (comhlíonann sé riachtanais ghinearálta stórála/lódála stórais-díluchtú ceanglais oibríochta trealaimh, laghdaítear tionchar ualach gaoithe i gcomparáid le airde 12m)

Fána Díon: 5% (1:20) (Is limistéar báistí trópaiceach é PNG, cinntíonn sé draenáil uisce báistí; níl aon ualach sneachta, tá fána íseal eacnamaíoch)





(1) Líoma Fráma Tairseach (réise 25m)

Alt: H{0}}cuid táthaithe múnlaithe H550×250×8×12 (flas 12mm, gréasán 8mm) ar feadh 25m príomh-réise; H450×200×6×10 le haghaidh nascadh léasa fráma ag ailt réise (optamaithe le haghaidh airde 9m, féin-meáchan laghdaithe agus neart á choinneáil)

Ábhar: Q355B íseal-cóimhiotal ard-cruach neart (neart táirgeachta níos fearr, oiriúnach don ualach gaoithe-struchtúr faoi cheannas, costas{4}}éifeachtach le haghaidh easpórtála)

Ceangal: Ceangal dochta bolted-táthaithe idir léas agus colún (cinntíonn sé sláine an fhráma le haghaidh friotaíocht gaoithe)



(2) Colúin Fráma Tairseach

Alt: H{0}}cuid táthaithe múnlaithe H600×300×10×14 (colún eave, idir ualach gaoithe uasta agus ualach ingearach); H500 × 250 × 8 × 12 (colún fráma inmheánach) (airde an ailt laghdaithe i gcomparáid le dearadh 12m, oiriúnaithe do nóiméad gaoithe níos ísle ag airde 9m)

Ábhar: Q355B cruach íseal-cóimhiotal ard-neart

Bonn: Bonn colún le bolt ancaire M36 × 900 (bolt neart grád 8.8 ard-), ceangailte le bunús neamhspleách coincréit threisithe (dearadh bonn: coincréit C30, 1.8m × 1.8m × 1.4m in aghaidh an cholúin, comhlíonann ceanglais acmhainne imthacaí ithreach PNG agus meaitseálann sé ualach colún laghdaithe)



(3) Purlins (Díon & Balla)

Comhpháirt lárnach chun leathán aonair cruach dath 0.4mm a shocrú, optamaithe le haghaidh friotaíocht súchán gaoithe (ríthábhachtach do luas gaoithe 120km/u)

Díon Purlin: Fuar{0}}C-cuid C200×70×20×2.5 (spásáil 1.2m), ábhar: Q235B fuar -cruach foirmithe (frith-shúchán gaoithe, stiffness leordhóthanach le haghaidh leathán dín 0.4mm; gan athrú mar gheall ar réise comhsheasmhach an dín)

Balla Purlin: Fuar{0}}C-alt C160×70×20×2.0 (spásáil 1.5m), ábhar: Q235B fuar-cruach foirmithe (alt laghdaithe i gcomparáid le dearadh 12m, oiriúnaithe d’airde balla 9m agus ualach gaoithe cliathánach níos ísle)

Bracing: Cruach bhabhta ghalbhánuithe φ16 (bracing cothrománach díon, bracing ingearach balla) + cruach uillinn L50 × 5 (tacaíocht bracing), cinntíonn sé cobhsaíocht struchtúrach cliathánach faoi ghaoth láidir (gan athrú, coinníonn sé cobhsaíocht le haghaidh réise fráma)



(4) Imfhálú Díon & Balla

Ábhar: leathán aonair cruach dath 0.4mm tiubh (bonn ghalbhánuithe Níos mó ná nó cothrom le 80g/㎡, sciath PVDF le haghaidh frith-chreimeadh trópaiceach, oiriúnaithe do ardteocht/taise PNG)

Socrú: Scriúnna féin-druileála ST5.5×25 (gasket uiscedhíonach EPDM) le haghaidh nascadh leatháin le purlins (spásáil 300mm ar fhad na leatháin, 500mm feadh leithead na mbileog) – dearadh frithloiscthe gaoithe (gan athrú, comhsheasmhach leis an riachtanas ualach gaoithe)





Oiriúnú d'aeráid trópaiceach PNG, oibriú loighistic stórais agus friotaíocht gaoithe; glacann na doirse/fuinneoga go léir fráma cóimhiotal alúmanaim (frith-chreimeadh) le stiallacha séalaithe gaothdhíonta, optamaithe le haghaidh airde sceimhle 9m.





Seasamh: 1 réise lár (25m) ar an mballa taobh 75m - (suíomh lárnach, is fearr le haghaidh loighistic inmheánach)

Sonraíocht: 2 shraith de dhoirse tionsclaíocha cruach sleamhnáin 4m (W) × 4.5m (H) (leithead iomlán 8m, freastal ar rochtain feithicle mór; airde laghdaithe ó 5m go 4.5m chun airde sceimhle 9m a mheaitseáil, friotaíocht gaoithe níos fearr)

Cainníocht: 2 thacar (1 phríomhbhealach isteach, 1 bhealach isteach cúnta / bealach amach éigeandála)





Seasamh: An dá cheann de na ballaí taobh 75m - (in aice le colúin fráma, atreisiú struchtúrach)

Sonraíocht: 0.9m(W)×2.1m(H) cóimhiotal alúmanaim frith-goid doras singil (le hinge windproof agus stiall séalaithe, sonraíocht gan athrú mar go gcomhlíonann sé riachtanais rochtana pearsanra)

Cainníocht: 4 shraith (2 in aghaidh an taobh, leagan amach cothrom le haghaidh sreabhadh pearsanra)





Seasamh: An chuid uachtarach de na ballaí taobh 75m - (0.8m faoin sceimhle, coigeartaithe le haghaidh airde 9m, seachnaíonn sé solas díreach, uasmhéadaíonn sé tras-aeráil)

Sonraíocht: 1.5m(W) × 1.2m(H) fuinneoga cáisminte cóimhiotal alúmanaim (barr-cineál crochta, grád friotaíochta gaoithe Níos mó ná nó cothrom le 6, le líontán mosquito - oiriúnaithe do thimpeallacht feithidí trópaiceach PNG; sonraíocht gan athrú maidir le dóthain aerála)

Leagan Amach: Spásáil 7.5m (mar an gcéanna le spásáil colún), 20 fuinneog in aghaidh an bhalla taobh, iomlán 40 fuinneog (2 bhalla taobh fada, cainníocht gan athrú chun éifeachtacht aerála a chothabháil)

Feidhm: Aeráil nádúrtha + soilsiú, gan aon chostas breise aerála meicniúil; Cuireann dearadh barrchrochta cosc ​​ar insíothlú uisce báistí i séasúr na báistí





Seasamh: 75m-leithead ballaí deiridh (3 réise × 2 fhuinneog in aghaidh an réise)

Sonraíocht: 1.2m(W) × 1.0m(H) fuinneog seasta cóimhiotal alúmanaim + gloine inbhriste éigeandála (sonraíocht gan athrú, comhlíonann sé caighdeáin sábháilteachta dóiteáin)

Cainníocht: 6 shraith (a chomhlíonann caighdeáin idirnáisiúnta sábháilteachta dóiteáin)







AS/NZS 1170.0:2020: Gníomhaíochtaí dearaidh struchtúracha – Prionsabail ghinearálta

AS/NZS 1170.2:2021: Gníomhartha deartha struchtúracha – Gníomhartha gaoithe (croílár le haghaidh ríomh ualach gaoithe 120km/u)

AS/NZS 3679.1:2016: Cruach chun críocha struchtúracha ginearálta (caighdeán ábhartha)

GB 50017-2017: Cód le haghaidh dearadh struchtúr cruach (comhoiriúnacht dearadh struchtúir cruach onnmhairithe)

GB 50185-2010: Cód le haghaidh dearadh struchtúir imfhálú foirgnimh (do leathán cruach dath 0.4mm agus dearadh purlin)





Tiontaigh luas na gaoithe go brú gaoithe bunúsach in aghaidh AS/NZS 1170.2:

Luas na gaoithe V=120km/u=33.33m/s (Port Moresby, tír-raon oscailte, tír-raon catagóir C)

Bunbhrú gaoithe $w_0=0.5ρV^2$ (dlús aeir $ρ=1.2kg/m^3$)

$w_0=0.5×1.2×33.33^2=$666.56Pa

Brú gaoithe ag airde sceimhle 9m: $w_z=w_0×k_z×k_c$ (comhéifeacht airde $k_z=1.08$, comhéifeacht tír-raoin $k_c=1.0$) → $w_z=$719.88Pa





léas tairsí 25m-réise: Nóiméad lúbthachta $M=1.2×$load dead$ + 1.5×$lucht gaoithe $=786kN·m$; comhlíonann cumas iompair flexural $M_u=852kN·m > M$, an riachtanas

Colún na hEave: Fórsa aiseach $N=1.2×$load dead$ + 1.5×$lucht cliathánach gaoithe $=1085kN$; toilleadh imthacaí comhbhrúite $N_u=1260kN > N$, comhlíonann sé an riachtanas (ualach laghdaithe i gcomparáid le dearadh 12m)

Purlin dín (C200×70×20×2.5): Lódáil shúchán gaoithe $q=1.5×0.720kPa=1.08kN/m$; sraonadh $f=11.5mm < L/200=60mm$, sásaíonn an stiffness an riachtanas (ríthábhachtach do shocrú leatháin chruaiche datha 0.4mm)

Purlin balla (C160×70×20×2.0): Lucht gaoithe cliathánach $q=1.5×0.720kPa=1.08kN/m$; sraonadh $f=9.8mm < L/{200=75mm$, comhlíonann stiffness an riachtanas

Leathán aonair cruach dath 0.4mm: Acmhainn iompair deiridh do shúchán gaoithe $ Níos mó ná nó cothrom le 1.5kPa > 0.720kPa$, gan aon bhúclaíl/dífhoirmiú faoi luas gaoithe 120km/u





Lód ingearach colún (uas): $F=1085kN$; ualach gaoithe cothrománach: $H=162kN$

Fondúireacht choincréite neamhspleách (C30, $f_a=200kPa$): Toilleadh imthacaí $P=(F+G)/A=142kPa < f_a$, gan aisiompú/sleamhnú (comhéifeacht chúlaithe $K_o=3.5 > 1.5$, comhlíonann an caighdeán AS/NZS)





Ríomhtar na hábhair go léir le caillteanas tógála 3% (ráta caighdeánach onnmhairithe struchtúr cruach idirnáisiúnta); aonad: tonna méadrach (t) le haghaidh cruach, méadar cearnach (㎡) le haghaidh leathán cruach datha, píosa / sraith le haghaidh doirse / fuinneoga / dúntóirí.





Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht (t)	Nótaí
1	Príomh-bhíoma fráma tairseach	H550×250×8×12	51.6	25m réise, 3 réise
2	Réise bhíoma comhpháirteacha a dhéanamh	H450×200×6×10	10.8	Ceangal 3 réise leanúnacha
3	Colún na hEave	H600×300×10×14	37.2	22 colún (treo faid)
4	Colún fráma inmheánach	H500×250×8×12	24.5	10 gcolún (réisí inmheánacha)
5	Pláta nasc bhíoma colún	Pláta cruach 20mm tiubh	4.6	Galvanized
6	Fo-iomlán (Príomhchruach)	-	128.7	Q355B, pléascadh lámhaigh + péint frith-meirge





Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht (t)	Nótaí
1	Purlin dín	C200×70×20×2.5 (fuar-chruthaithe)	38.5	Spásáil 1.2m, díon 75m × 75m
2	Purlin balla	C160×70×20×2.0 (fuar-chruthaithe)	22.3	Spásáil 1.5m, imfhálú airde 9m
3	Bracing cothrománach díon	φ16 cruach bhabhta ghalbhánuithe	3.2	Cobhsaíocht cliathánach
4	Bracing ingearach balla	φ16 cruach bhabhta ghalbhánuithe	2.4	Friotaíocht ualaigh gaoithe (fad laghdaithe ar airde 9m)
5	Tacaíocht bracing	L50 × 5 cruach uillinn	4.2	Galvanized
6	Lúibín nascadh Purlin	Pláta cruach 3mm tiubh	1.8	Galvanized
7	Fo-iomlán (Cruach Tánaisteach)	-	72.4	Q235B, galbhánú te-tumtha (frithchreimeadh do PNG)





Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht (㎡)	Nótaí
1	Bileog cruach dath díon	Cruach dath 0.4mm (sciath PVDF)	5850	75×75 + 5 % fána draenála (gan athrú)
2	Leathán cruach dath balla	Cruach dath 0.4mm (sciath PVDF)	2700	(75+75)×2×9, lúide limistéar dorais/fuinneog
3	Pláta deiridh bileog	Cruach dath 0.4mm	150	Dúnadh balla sceimhle/deireadh (laghdaithe le haghaidh airde 9m)
4	Gealánacha	Cruach dath 0.4mm	190	Iomaire dín/chúinne balla ag gealadh (frith-báisteach)
5	Fo-iomlán (Cruach Dath)	-	8890	Bonn ghalbhánuithe Níos mó ná nó cothrom le 80g/㎡, frith-chreimeadh trópaiceach





Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht	Nótaí
1	Bolt ancaire-ard-neart	M36×900 (grád 8.8)	132 sraith	Bonn colún, 6 in aghaidh an cholúin
2	Beam-colún ard-bolla neart	M24×80 (grád 10.9)	2500 sraith	Ceangal docht (laghdaithe do chuid níos lú)
3	Scriú druileála féin- Purlin	ST5.5×25 (gasket EPDM)	105,000 ríomhaire	Deisigh bileog cruach dath (laghdaithe le haghaidh achar balla níos lú)
4	Scriú nascadh purlin	ST4.8×20	38,000 ríomhaire	Réitigh na rannáin C-
5	Bracing nascadh bolt	M16×50 (ghalbhánuithe)	3,500 sraith	Deisigh cruach chruinn/cruach uillinn
6	Séalaithe uiscedhíonach	Silicone neodrach	130 feadáin	Comhshéalaithe dín/ballaí
7	Stiall cúr	10mm × 20mm	900m	Séalaithe bearna dorais / fuinneoige (laghdaithe le haghaidh airde 9m)





Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht	Nótaí
1	Doras tionsclaíoch cruach sleamhnáin	4m(W)×4.5m(H)	2 shraith	Príomhbhealach isteach lóistíochta (airde coigeartaithe go 4.5m)
2	Doras pearsanra cóimhiotal alúmanaim	0.9m(W)×2.1m(H)	4 tacair	Frith-goid + gaothdhíonach
3	Fuinneog aerála cóimhiotal alúmanaim	1.5m(W)×1.2m(H) (barr-ar crochadh)	40 sraith	Balla taobh, le líontán mosquito
4	Fuinneog scoir éigeandála	1.2m(W)×1.0m(H)	6 tacair	Balla deiridh, gloine inbhriste
5	Líon mosquito fuinneoige	Saincheaptha	46 tacair	Meaitseáil gach fuinneog





Níl.	Cur síos ar an Ábhar	Sonraíocht	Cainníocht	Nótaí
1	Preimire frith-meirge eapocsa	Dhá{0}chomhpháirt	700L	Príomh-struchtúr cruach (Q355B, laghdaithe le haghaidh toirt cruach níos lú)
2	Cóta barr polúireatán	Frith-UV trópaiceach	500L	Príomh-struchtúr cruach (Q355B)
3	Péint deisiúcháin galbhánú	Sinc-saibhir	130L	Cruach tánaisteach (galbhánú millte)
4	Péint uiscedhíonach díon	Aicrileach	300L	Droim an dín / gealánacha (gan athrú)





Catagóir Ábhar	Cainníocht Iomlán	Aonad
Príomhchruach Struchtúrtha (Q355B)	128.7	t
Cruach Struchtúrtha Tánaisteach (Q235B)	72.4	t
0.4mm Dath Cruach Bileog Aonair	8890	㎡
Dúntóirí-ard-láidre	-	Leagann saincheaptha / ríomhairí pearsanta
Doirse & Windows (Cóimhiotal Alúmanam)	52	tacair
Ábhar sciath/frithchreimeadh	-	L/feadán





Frithchreimeadh: Glacann gach cruach tánaisteach galbhánú te-dip (Níos mó ná nó cothrom le 85μm), glacann príomhchruach pléascadh lámhaigh + primer eapocsa + cóta barr polúireatán - cuir in oiriúint do ardteocht/taise/aeráid mhuirí trópaiceach PNG.

Friotaíocht Gaoithe: Gach scriúnna socraithe bileog cruach dath le gasket uiscedhíonach EPDM; gealánacha dín agus hailt balla séalaithe le silicón neodrach – cosc ​​a chur ar scaoileadh gaoithe agus insíothlú báistí.

Loighistic: Comhpháirteanna struchtúir cruach réamhdhéanta sa tSín, gearrtha/táthaithe/péinteáilte sa mhonarcha, marcáilte le cód suiteála – laghdaigh tógáil ar-suíomh i PNG (coinníollacha teoranta tógála).

Ar-Tógáil an tsuímh: Colún bonn bonn a ghlacadh C30 nithiúla (ábhar áitiúil i PNG); tá gach nasc bolta réamh--teangtha le eochair chasmhóiminte – cinntigh sláine struchtúrach.

Imfhálú: Leathán cruach dath 0.4mm le sciath PVDF (friotaíocht UV Níos mó ná nó cothrom le 10 mbliana) - cuir in oiriúint do sholas gréine trópaiceach láidir PNG.

Tá gach dearadh struchtúrach agus cainníocht ábhar optamaithe le haghaidh ualach gaoithe 120km/u (lár-ualach rialaithe an tionscadail seo), freastal ar riachtanais tógála agus úsáide Port Moresby, Nua-Ghuine Phapua, agus cloí le caighdeáin onnmhairithe struchtúir cruach idirnáisiúnta. Laghdaíonn an t-airde sceimhle 9m an tomhaltas iomlán ábhair agus ag an am céanna sábháilteacht struchtúrach agus feidhmiúlacht oibriúcháin a chothabháil.
