Dearadh Struchtúrtha, Liosta Ábhar agus Meastachán Cainníochta le haghaidh Monarcha Leaca Coincréite Réamhtheilgthe i Mainile Theas, Na hOileáin Fhilipíneacha
Glacann an mhonarcha struchtúr fráma cruach tairseach, atá éadrom i meáchan, ard i neart struchtúrach, go maith i bhfriotaíocht seismeach agus gaoithe, agus atá oiriúnach d'fhoirgnimh mhonarcha tionsclaíocha le raonta móra agus ualaí éadroma.
Réamhrá Táirgí

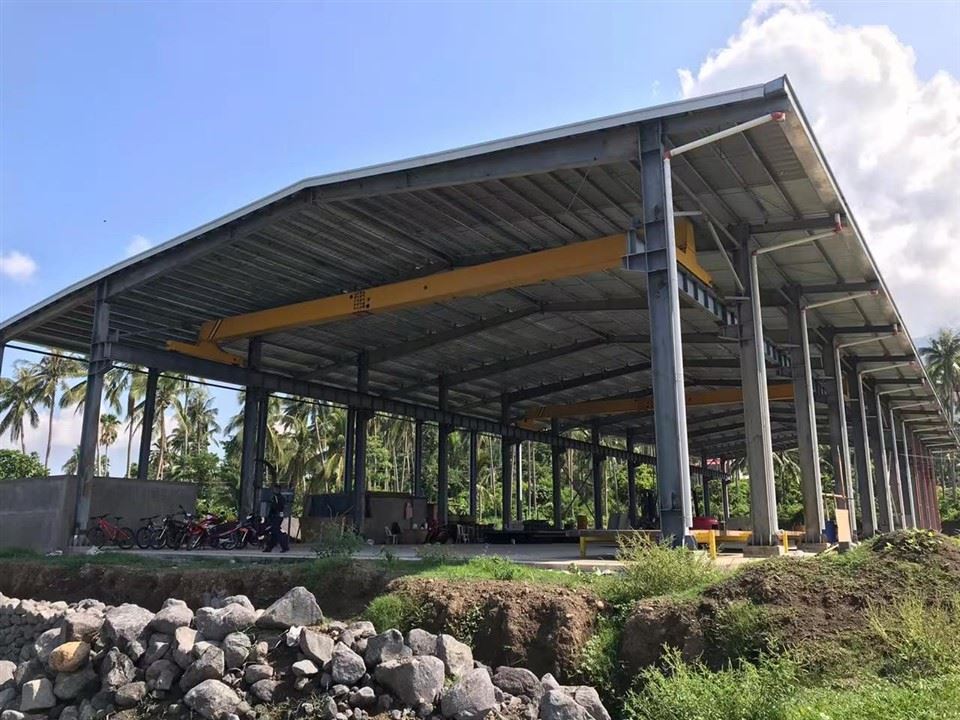

Am Críochnaithe: Deireadh 2018
Toise: Fad 66m, Leithead 24m, Airde 7.8m
Craein: craein 5 tonna, airde 5m (de réir caighdeáin Eorpacha)
Ualach na Gaoithe: 270 msu
Grád Seismeach: 8 céim
Díon: leathán aonair cruach dath 0.45mm (gan painéil balla, gan doirse, gan fuinneoga, gan aon chóras draenála)
2. Dearadh Struchtúrtha

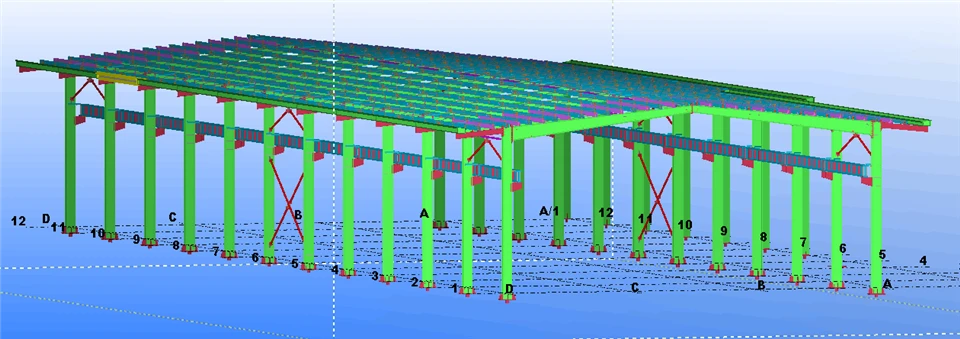

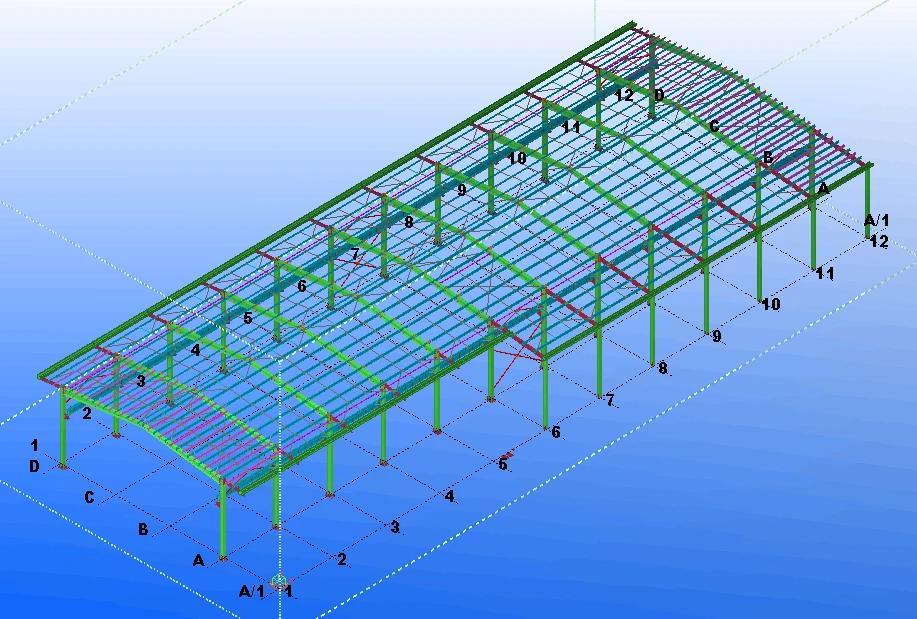

2.1 Príomhchóras Struchtúrtha
Glacann an mhonarcha struchtúr fráma cruach tairseach, atá éadrom i meáchan, ard i neart struchtúrach, go maith i bhfriotaíocht seismeach agus gaoithe, agus atá oiriúnach d'fhoirgnimh mhonarcha tionsclaíocha le raonta móra agus ualaí éadroma. Tá an fráma tairseach comhdhéanta de cholúin chruach, bíomaí cruach, agus purlins, ar féidir leo ualach dín, ualach gaoithe, fórsa seismeach agus ualach na craein 5 tonna a iompar go héifeachtach.
2.2 Buaicphointí Dearaidh Struchtúrtha
Dearadh Friotaíocht Gaoithe: In éineacht leis an ualach gaoithe de 270kph, tá an méid ailt de cholúin agus bíomaí cruach optamaithe, agus déantar na nóid nasc a neartú chun a chinntiú go bhféadfaidh an struchtúr seasamh in aghaidh tionchar gaoithe láidir gan dífhoirmiú nó damáiste.
Dearadh Seismeach: De réir an ghrád seismeach 8 céim, tá an leagan amach struchtúrach réasúnta, feabhsaítear stiffness cliathánach an fhráma, agus feabhsaítear insínteacht an struchtúir chun an damáiste de bharr creathanna talún a laghdú.
Iompar Craein: Tá na bíomaí agus na colúin chruach a bhaineann leis an gcraenach deartha go speisialta chun meáchan marbh agus ualach oibre an chraen 5 tonna (airde 5m, caighdeán Eorpach) a iompar, ag cinntiú oibriú sábháilte an chraen.

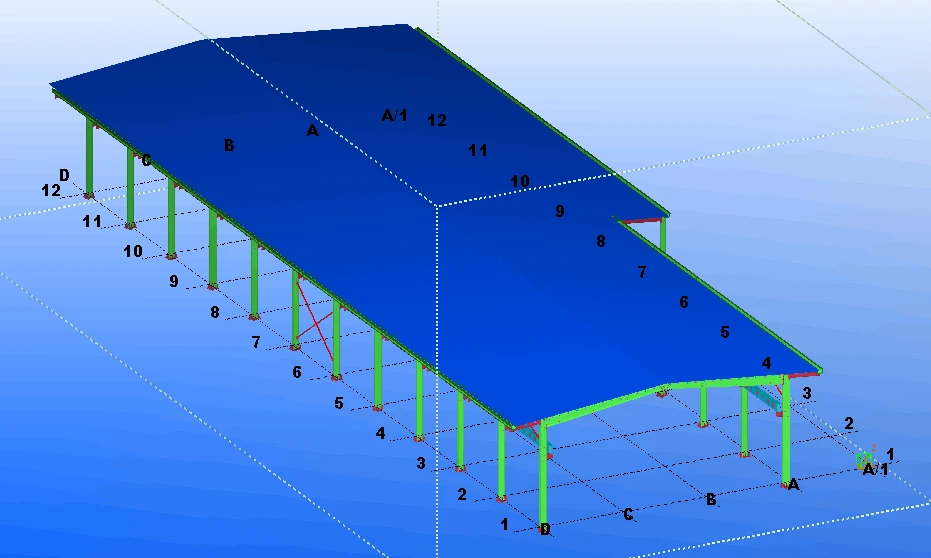

Struchtúr an Díon: Glacann an díon leathán aonair cruach dath 0.45mm, atá leagtha ar na purlins, le struchtúr simplí agus dea-fheidhmíocht uiscedhíonach; ní leagtar aon phainéil balla, doirse, fuinneoga agus córas draenála, atá ag teacht le riachtanais an tionscadail.
3. Liosta Ábhar agus Meastachán Cainníochta
Roghnaítear na hábhair go léir de réir caighdeáin ábhartha náisiúnta agus Eorpacha chun cáilíocht agus saol seirbhíse an struchtúir a chinntiú. Is iad seo a leanas an liosta ábhar sonrach agus an meastachán cainníochta:
|
Sraithuimhir |
Ainm Ábhar |
Sonraíochtaí |
Meastachán Cainníochta |
Nótaí |
|
1 |
Colúin Cruach |
H{0}}cruach múnlaithe, H300×250×6×10 |
Thart ar 20 tonna |
Q355B, a bhfuil príomh-ualach air, in éineacht le dearadh seismeach agus ualach gaoithe |
|
2 |
Bíomaí Cruach |
H{0}}cruach múnlaithe, H300×200×6×8 |
Thart ar 18 tonna |
Q355B, bhíoma fráma tairseach, ar a bhfuil ualach dín agus ualach craein |
|
3 |
Purlins |
Z-cruach múnlaithe, Z180×70×20×2 |
Thart ar 10 tonna |
Q235B, a úsáidtear chun tacú le leatháin chruach dath díon |
|
4 |
Bileog Aonair Cruach Dath Díon |
0.45mm tiubh, ghalbhánuithe + brataithe dath |
Timpeall 1680㎡ |
Uiscedhíonach, creimeadh-resistant, ag teacht le struchtúr an dín |
|
5 |
Iarnród Crane |
QU70 |
Thart ar 68 méadar |
Caighdeán Eorpach, craein 5 tonna a mheaitseáil |
|
6 |
Boltaí -Ard-láidre |
M20×80, 8.8 grád |
Thart ar 1200 píosa |
Úsáidtear é chun colúin chruach agus bíomaí a nascadh |
|
7 |
Boltaí Gnáth |
M16×50, 4.8 grád |
Thart ar 2800 píosa |
Úsáidtear é chun purlins agus leatháin chruach datha a nascadh |
|
8 |
Pláta Cruach |
10mm tiubh |
Thart ar 8 tonna |
Úsáidte le haghaidh pláta bonn de cholúin chruach agus nóid nasc |
|
9 |
Frith-meirge Paint |
Péint frith-meirge eapocsa |
Thart ar 1200kg |
Le haghaidh cóireála frith-meirge ar struchtúir chruach |
3.1 Achoimre ar an gCainníocht Iomlán
Tomhaltas cruach iomlán: Thart ar 60 tonna; Leathán cruach dath iomlán díon: Maidir le 1680 ㎡; Boltaí iomlána agus gabhálais eile: Mar a thaispeántar sa tábla thuas. Is meastachán é an cainníocht bunaithe ar pharaiméadair an tionscadail, agus d'fhéadfadh go mbeadh diall beag ag an gcainníocht iarbhír de réir an líníochta mionsonraithe tógála.
4. Nótaí Forlíontacha
Comhlíonann an dearadh struchtúrach caighdeáin Eorpacha (go háirithe le haghaidh craein 5 tonna) agus riachtanais ualaigh seismeacha agus gaoithe áitiúla sna hOileáin Fhilipíneacha.
Níl aon phainéil balla, doirse, fuinneoga nó córas draenála san áireamh sa liosta ábhar, atá ag teacht le riachtanais an tionscadail.
Is luach measta é an chainníocht ábhartha, agus beidh an chainníocht deiridh faoi réir na líníochta mionsonraithe dearaidh tógála.
Cuid den ríomh luchtaithe mar atá thíos (doiciméad ríofa iomlán faoi iamh)
Tábla luchtaithe faoi gach coinníoll oibre amháin
An t-ualach colún
|
Coinníoll oibre |
Colún uimh. |
An cineál ualach |
An luach ualach |
Íosluchtaigh paraiméadar 1 |
Íosluchtaigh paraiméadar 2 |
|
D'fhág an ghaoth 1 saor in aisce, |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
1 an ghaoth dheas |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
Na gaoithe 2 ar chlé |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
2 an ghaoth dheas |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
Ualach bíoma
|
Coinníoll oibre |
I gcás roinnt |
An líon ualach |
An cineál ualach |
Luach ualach 1 |
Íosluchtaigh paraiméadar 1 |
An luach ualach fb2 |
Íosluchtaigh paraiméadar 2 |
|
An t-ualach leanúnach |
1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
|
Ualach beo |
1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
|
D'fhág an ghaoth 1 saor in aisce, |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
1 an ghaoth dheas |
1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
3.30 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
Na gaoithe 2 ar chlé |
1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
|
2 an ghaoth dheas |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
Craein 1
|
tionscadal |
nód |
nód |
|
Uimhir nód nasc craein |
1 |
2 |
|
Ualach ingearach gach nód ginte ag an mbrú roth uasta ar an taobh clé (tá Dmax ar thaobh na láimhe clé den réise) |
181.430 |
56.390 |
|
Ualach ingearach gach nód ginte ag an brú roth uasta ar dheis (Dmax ar dheis) |
56.390 |
181.430 |
|
Ualach ingearach gach nód ginte ag an brú roth uasta de charr folamh ar chlé (Wmax ar thaobh na láimhe clé den réise) |
0.000 |
0.000 |
|
Ualach ingearach gach nód ginte ag an brú roth uasta de charr folamh ar an taobh dheis (Wmax ar an taobh deas den réise) |
0.000 |
0.000 |
|
Éarlárnacht ingearach idir ualach ingearach na craein agus na hailt (m) |
0.500 |
0.500 |
|
Fórsa cothrománach uasta (Tmax) ginte ag fórsa coscánaithe cothrománach craein ag gach nód |
5.002 |
5.002 |
|
Fad ingearach idir tras-ualach cothrománach craein agus gach nód (m) |
0.800 |
0.800 |
|
An comhéifeacht coigeartaithe éifeacht ag smaoineamh ar obair spáis agus éifeacht torsion |
1.000 |
|
|
Fórsa lomadh seismeach agus comhéifeacht méadaithe na huaire lúbthachta de bharr droichead craein |
1.000 |
|
|
Meáchan droichead craein |
141.221 |
|
|
Comhéifeacht laghdaithe ualach comhcheangailte craein aonréise |
1.000 |
|
|
Comhéifeacht laghdaithe ualach comhcheangailte de chraenacha dhá réise |
1.000 |
|
