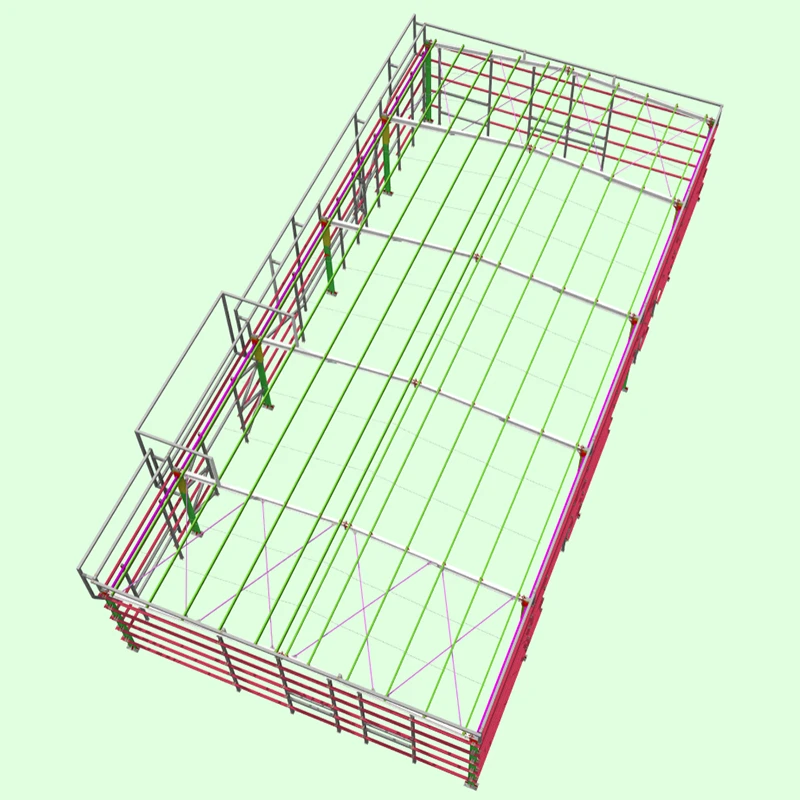

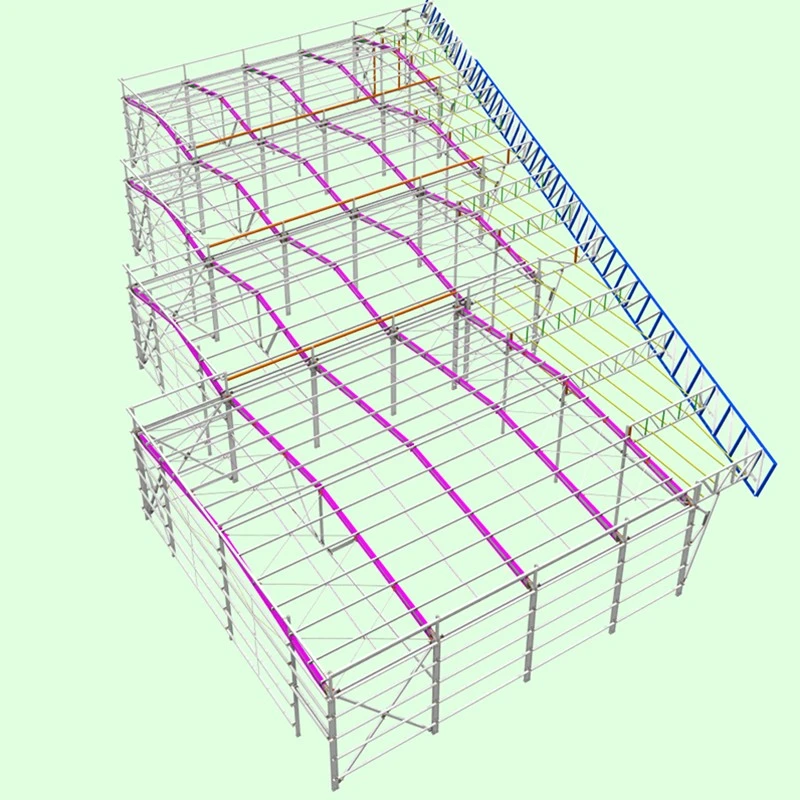

Dearadh Struchtúrtha Stóras Cruach 18m × 55m × 6m Do Nua-Ghuine Phapua Le Craein Lastuas 5-Ton

Dearadh Struchtúrtha Stóras Cruach 18m × 55m × 6m do Nua-Ghuine Phapua le Craein Os cionn 5-Ton, Aerálaithe Díon, agus Spéirsoilse

---

Suíomh: Nua-Ghuine Phapua (PNG)

Aeráid: Tropical; gan sneachta, gníomhaíocht seismeach diomaibhseach

Luas na Gaoithe: 120 km/u (≈33.3 m/s) → Bunbhrú gaoithe ≈ 0.7 kN/m² (de réir AS/NZS 1170.2 nó a choibhéis cód áitiúil)

Toisí Tógála:

Leithead: 18 m

Fad: 55 m

Airde na hEave: 6 m

Páirc Díon: 5 céim (caighdeánach draenála; ardú ≈ 0.8 m ag lár-réise)

Cumhdach Balla & Díon: 0.45 mm leatháin chruaiche roctha réamhphéinteáilte (craiceann singil)

Trealamh Inmheánach: Craein taistil lastuas leictreach 5 tonna (EOT), réise ≈ 16.5 m, bíomaí rúidbhealaigh le tacaíocht ó phríomhcholúin

---







Príomhfhrámaí: Frámaí dochta tairsí spásáilte ag eatraimh 7.86 m (7 mbá thar 55 m ar fad → 8 bhfráma san iomlán, beidh an rogha 9 mbá i 6.11m gach cuan).

Cumraíocht Fráma:

Colúin: rannóga H saincheaptha CBC (ailt pláta táthaithe)

Ranna: ranna tógála barrchaolaithe-suas I-

Bonn: Bun pinn nó bonn seasta (seasta is fearr le haghaidh ualaí craein) leabaithe i mbonn coincréit threisithe

Córas Rúidbhealaigh Craein:

Líomaí rúidbhealaigh craein: HEA/UB 300–350 (ag brath ar chritéir sraonaidh)

Naisc lúibíní táthaithe le feirí colúin ag airde ~5.5 m

Iarnród craein: Caighdeán QU70 nó a leithéid

Bracing: Bracing cothrománach agus ingearach idir bíomaí rúidbhealaigh





Purlins: C-rannóga (C200×60×20×2.5 mm) @ 1.5 m spásáil ar an díon

Girts: C-rannóga (C150×60×20×2.0 mm) @ 1.2 m spásáil ingearach ar bhallaí

Córas bracing:

Díon: X-brasáil sna bánna deiridh + fadsreangán feadh an iomaire/sceimhle

Ballaí: Trasna-brasaí i mbinn agus balla taoibh amháin

Gach bracing: slata cruach Ø12–16 mm nó codanna uillinne





Aerálaithe: Aerálaí iomaire leanúnach (polacarbónáit nó miotal) – fad 55 m

Spéirléasacha: Painéil tréshoilseach FRP nó polacarbónáit comhtháite gach 3ú cuan purlin (~4.5 m spásáil), ag clúdach ~10% d'achar an dín → thart ar. 100 m²





Bunús ceap coincréit threisithe faoi gach colún (méid measta ag 2.0 m × 2.0 m × 0.8 m ar dhoimhneacht, ag brath ar acmhainn iompair na hithreach Níos mó ná nó cothrom le 100 kPa)

---







Ualach Marbh (DL):

Clúdach dín + purlin: 0.12 kN/m²

Croí craein + iarnród: 0.5 kN/m (ualach líne ar na colúin)

Ualach Beo (LL): Ualach cothabhála=0.25 kN/m² (díon neamh-inrochtana)

Ualach Gaoithe (WL):

Bunbhrú treoluas q=0.613 × V² (V in m/s) → q ≈ 0.68 kN/m²

Comhéifeachtaí brú seachtracha (Cp):

Balla gaoithe: +0.7

Balla Leeward: –0.5

Díon (fána 5 chéim): –0.9 (súchán)

Brú inmheánach: ± 0.2 (foirgneamh glactha go páirteach oscailte)

Glanbhrú dearaidh ≈ 1.0–1.2 kN/m² (súchán criticiúil ar an díon)

Luchtaigh Craein:

Ingearach: 50 kN (5 t) + fachtóir tionchair (25%) → 62.5 kN in aghaidh an roth

cliathánach: 10% den ualach ardaithe → 5 kN in aghaidh an roth

Fadaimseartha: fórsa coscánaithe 5%.





Fráma Tairseach: Deartha do dhomhantarraingt chomhcheangailte + gaoth + ualaí craein ag baint úsáide as an dara -anailís ordú (P-Δ san áireamh)

Teorainneacha Sraonadh:

Díon: L/180 faoin ngaoth

Rúidbhealach craein: L/600 faoi ualach ingearach

Buckling Áitiúil: stiffeners gréasáin ag láithreacha lúibíní craein

Naisc: Naisc nóiméad táthaithe ag hailt rafter–colún; splices bolted le haghaidh iompair

---



Mír	Cur síos	Cainníocht	Meáchan Aonaid (kg/m)	Meáchan Iomlán (kg)
Príomhfhrámaí	I{0}}rannóga barrchaolaithe (meán. 110 kg/m)	8 fráma × (2 × 6 m col + 18.5 m rafter)=236 m	110	25,960
Bíomaí rúidbhealaigh Craein	UB 356×171×51 (51 kg/m)	2 × 55 m	51	5,610
Purlins	C200 × 2.5 mm	(55/1.5 +1) × 18 m ≈ 684 m	3.2	2,189
Wall Girts	C150 × 2.0 mm	2×(55+18)×(6/1.2) ≈ 730 m	2.3	1,679
Bracing	Uillinn Ø16 slat / L50×5	~400 m	1.5 meánlíon	600
Bileoga Díon/Balla	0.45 mm PPGL	Díon: 55×18.2 ≈ 1,001 m²; Ballaí: 2×(55+18)×6=876 m²	4.5 kg/m²	8,457
Dúntóirí, Ráillí, Gabhálais	-	-	-	~2,000
Meáchan Iomlán Cruach				≈46,495 kg

Nóta: Ní fholaíonn sé barra bunsraithe agus coincréit.

---







Luas na Gaoithe: Suas le 250 km/u (m.sh., Typhoon Haiyan) → q ≈ 3.0 kN/m²

Príomhathruithe:

Méadú 30-50% ar mhéideanna rannóg an phríomhfhráma

Laghdaigh an spásáil fráma tairseach go 6 m (9 mbá) le haghaidh dáileadh ualaigh níos fearr

Bain úsáid as cumhdach níos tiús (0.55-0.60 mm) le ceangal feabhsaithe (spásáil scriú níos dlúithe, gearrthóga stoirme)

Neartaigh{0}}díon chun-naisc a fhrámú (úsáid cleats seachas strapaí)

Cuir níos mó bracing leis (idir trasna agus fadaimseartha)

Fachtóirí sábháilteachta níos airde i ndearadh ardaithe gaoithe (go háirithe ag sceimhleacha agus coirnéil)

Smaoinigh ar -dhíon inslithe le craiceann dúbailte chun strus teirmeach a laghdú agus chun marthanacht a fheabhsú





Comhéifeacht Seismeach: Sa(T) ≈ 0.6–0.9g (ag brath ar ithir agus ar thréimhse)

Príomhathruithe:

Athraigh ó fhrámaí dochta tairsí gofrámaí bracednónóiméad-ag seasamh in aghaidh frámaí le mionsonraí insínte

Bain úsáid as ranna H{-tapáilte) aonfhoirmeacha (neamhthéip) chun rialú foirmithe insí plaisteacha a chinntiú

Plátaí bonn deartha le haghaidh nóiméad iomlán + lomadh + ardú as casadh seismeach

Ní mór tacaí craein a shrianadh go seismeach (snubbers nó stadanna cliathánach)

Caithfidh scairt an dín feidhmiú mar trusanna cothrománacha dochta → spásáil íonáin níos dlúithe (1.2 m) agus ceangail leatháin níos láidre

Riachtanais aicme insínteachta de réir AISC 341 nó cód áitiúil na Sile (eg, ní cheadaítear cruach ísealtáirgeachta a úsáid)

Bunsraitheanna atá deartha le haghaidh ard-ardú agus friotaíocht sleamhnáin

Seachain eilimintí brittle (m.sh., slata tanaí); uillinneacha struchtúracha nó feadáin a úsáid le haghaidh bracing

Nóta: I gcriosanna seismeacha, d'fhéadfadh go mbeadh forálacha speisialta ancaireachta agus maolaithe ag teastáil ón gcraenach féin, nach bhfuil gá leo i PNG.

---



Tá an stóras atá beartaithe do Nua-Ghuine Phapua optamaithe le haghaidh ualaí gaoithe measartha agus oibriú craein, ag baint úsáide as frámaí barrchaolaithe éifeachtacha ó thaobh costais agus cumhdach tomhsaireachta solais. Maidir le hOileáin Fhilipíneacha tíofóin, rialaíonn stóinseacht in aghaidh gaoithe foircneacha an dearadh, agus sa tSile seismeach, tá insínteacht, iomarcaíocht agus diomailt fuinnimh ríthábhachtach-as a dtagann córais struchtúracha agus úsáid ábhair atá difriúil go bunúsach. Ní mór cóid foirgníochta áitiúla (NSCP do na hOileáin Fhilipíneacha, NCh don tSile) a leanúint go docht i ngach cás.
