Meastachán Tomhaltais Cruach Do Stóras Struchtúr Cruach Trapezooidal Peiriú

Meastachán Tomhaltais Cruach le haghaidh Stóras Struchtúr Cruach Trapezooidal Peiriú

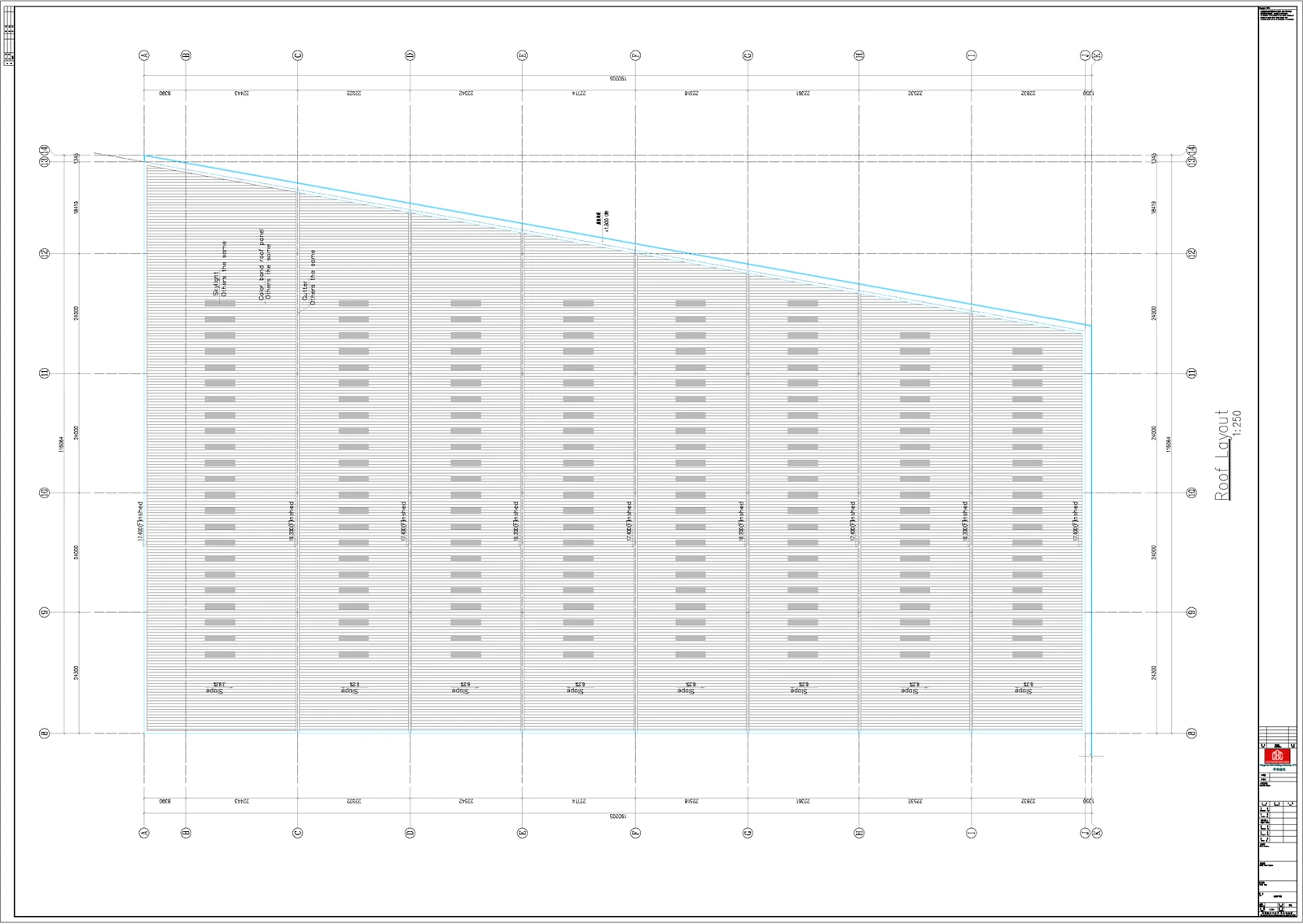

Cruth an Phlean:Traipeasóid

Fad: 190m

Leithead: 80m (deireadh caol) / 116m (deireadh leathan)

Achar Foirgníochta: 18,620㎡

Airde na sceimhleacha: 17.4m (ceardlann arda)

Cineál Struchtúir:Struchtúr Truss, réise leanúnach thart ar 22m in aghaidh an réise, spásáil bhá thart ar 24m

Caighdeán Forfheidhmithe:Cóid Foirgníochta Áitiúla Peiriú + Ualach Gaoithe Áitiúil, Ualach Sneachta



Bunaithe ar chóid tógála áitiúla Peiriú, riachtanais ualaigh tionscadail agus tréithe struchtúracha (réimse mór, sceimhleacha arda), is iad seo a leanas na méideanna rannóg struchtúracha molta, ag baint úsáide as grád cruach caighdeánach Peruvian Gr.50 (comhionann le ASTM A36) do na comhpháirteanna go léir, a bhfuil neart maith, insínteacht agus oiriúnach do thionscadail tógála tionscail i Peiriú.



Corda Barr & Bun Chorda an Trusa: Gearrthóg cruach H-, oiriúnaithe don réise 22m agus spásáil 24m bá.

Méid na Rannóige: H400×200×8×10 ~ H450×200×10×12

Nótaí: Méadaítear méid na coda go cuí do na trusanna sa cheann leathan (taobh 116m) chun na hualaí cothrománacha agus ingearacha is mó a iompar.

Baill Ghréasáin Truss: cruach uillinn agus cruach cruach I-, a úsáidtear chun na cordaí barr agus bun a nascadh agus ualaí a aistriú.

Cruach Uillinn: L100 × 8 ~ L125 × 10 (do bhaill ghinearálta gréasáin)

I{0}}rannóg Cruach: I140×80×5×7 ~ I160×88×6×9 (le haghaidh eochairfhórsa-a bhfuil baill ghréasáin air)



Cineál Cuid: H-tasc cruach, ag teacht leis an ualach truss agus airde sceimhleacha 17.4m.

Méid na Rannóige : H450×250×10×12 ~ H500×250×12×14

Nótaí: Tá an t-alt colún ag an deireadh leathan beagán níos mó chun cobhsaíocht struchtúrach a chinntiú faoi dháileadh ualach míchothrom.



Bracing (Corda Barr & Corda Bun): Cruach bhabhta nó cruach uillinn, a úsáidtear chun fórsaí cothrománacha (gaoth, crith talún) a sheasamh agus cobhsaíocht truss a chothabháil.

Cruach Babhta: φ20 ~ φ25

Uillinn Cruach: L80×6 ~ L100×8

Slatanna Ceangail: Píobán cruach nó cruach bhabhta, a úsáidtear chun teannas cothrománach idir trusanna a aistriú.

Píob Cruach: φ114×4 ~ φ140×5

Cruach Babhta: φ22 ~ φ28



Purlins (Díon): C-rannóg cruach nó cruach Z-, curtha in oiriúint d'ualach agus réise dín.

Méid an Ailt: C200×70×20×3.0 ~ C250×75×20×3.5

Líomaí Balla: C-rannóg cruach, ag teacht le hualach agus airde an bhalla.

Méid an Ailt: C180×70×20×2.5 ~ C220×70×20×3.0



Boltaí -Ard-láidre: Grád 10.9, a mheaitseálann méid na coda de trusanna, colún agus bracing, le cóireáil te-galbhánú galbhánaithe{-chreimeadh.

Féin-tapáil Scriúnna agus Seamanna: 304 cruach dhosmálta, a úsáidtear chun purlins a nascadh, léasacha balla agus painéil dín/ballaí.



Tá na staitisticí mionsonraithe ábhair bunaithe ar an limistéar tógála iomlán de 18,620 ㎡, na méideanna rannóg molta agus an luach taithí de 38 kg/㎡. Seo a leanas miondealú sonrach gach comhpháirte (le haghaidh tagartha luachana agus ullmhúcháin ábhair):

Cineál Comhpháirte	Innéacs Tomhaltais Cruach (kg/㎡)	Tomhaltas Cruach Iomlán (tonna)	Comhréir	Nótaí
Príomhchorda (Corda Barr, Corda Bun, Baill Ghréasáin)	18 ~ 22	372.4	52.6%	Bunaithe ar an meáninnéacs de 20 kg/㎡, is é an príomhfhórsa-comhpháirteanna iompair
Colúin Cruach	8 ~ 10	167.6	23.7%	Bunaithe ar an meán-innéacs de 9 kg/㎡, ag meaitseáil airde sceimhleacha 17.4m
Slatanna Bracing agus Ceangail	3 ~ 4	65.2	9.2%	Bunaithe ar an meán-innéacs de 3.5 kg / ㎡, ag cinntiú cobhsaíocht struchtúrach
Purlins agus Líomaí Balla	5 ~ 6	102.4	14.5%	Bunaithe ar an meán-innéacs de 5.5 kg/㎡, lena n-áirítear cnámharlach díon agus balla
Dúntóirí agus Gabhálais	0.5 ~ 1	9.3	1.3%	Lena n-áirítear -bollaí ard-neart, scriúnna féintapála, etc.
Iomlán	38	716.9	100%	Diall beag ón meastachán iomlán (±1.3%) mar gheall ar shlánú





Cineál Struchtúir:Ceardlann Fráma Tairseach/Trussle réise mór agus sceimhleacha arda, a éilíonn tomhaltas cruach níos airde ná ceardlanna gnáth.

Coinníollacha Réigiúnacha: Go ginearálta níl na hualaí gaoithe agus sneachta i gceantair chósta agus ardchláir Peiriú mór, agus níl aon fhuar mhór ann, mar sin ní gá aon tomhaltas cruach breise le haghaidh friotaíocht fuar.

Luach Taithí (Trusses + Colúin Cruach + Bracing + Purlins + Díon agus Cnámharlach Balla):

Ceardlann Gnáth Íseal: 25 ~ 30 kg/㎡

Trus mór-réise le sceimhleacha os cionn 15m:35 ~ 45 kg/㎡

Glacann an tionscadal seo anlár{0}}luach uachtarach 38 kg/㎡le haghaidh meastachán, ag smaoineamh ar an leagan amach trapezoidal agus dáileadh ualach míchothrom.





Tomhaltas Cruach Iomlán=Achar Foirgníochta × Innéacs Tomhaltais Cruach ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707.6 tonna

Luachan Molta / Réimse Ullmhúcháin Ábhar: 650 ~ 840 tonna

Dearadh Eacnamaíoch: Maidir650 tonna(méid an ailt optamaithe, oiriúnach do choinníollacha ualaigh ginearálta)

Sábháilte/Luchtú Trom/Dearadh Ardchaighdeáin: Timpeall840 tonna(dearadh coimeádach, oiriúnach le haghaidh ceanglais ualaigh ard nó cód dian)





Ualach Gaoithe Áitiúil, Ualach Sneachta agus Comhéifeacht Seismeach: Tá paraiméadair ualaigh éagsúla ag réigiúin éagsúla i Peiriú (cósta vs ardchlár), rud a chuirfidh isteach go díreach ar mhéid na gcomhpháirteanna.

Cibé an bhfuilcraenacha, ualaí ar crochadh agus ualaí beo dín: Méadóidh craenacha nó ualaí troma eile go mór tomhaltas cruach.

Cibé an nglacann an díon/ballapainéil -tromshaothair agus tiús cadáis inslithe theirmigh: Méadóidh painéil tromshaothair an t-ualach dín, agus beidh tionchar ag cadás inslithe theirmigh níos tiús ar an dáileadh ualach iomlán.

Cineál Truss:Tube Truss / H-roinn Steel Truss / Angle Steel Truss: Tá tomhaltas cruach éagsúla ag cineálacha éagsúla truss, agus go ginearálta tá tomhaltas cruach níos airde ag truss feadán ná truss cruach uillinn.

Leibhéil Friotaíocht Dóiteáin agus Creimeadh agus Gráid Cruach Áitiúil Peiriú (cosúil le Gr.50): Méadóidh leibhéil friotaíochta dóiteáin agus creimeadh níos airde an costas agus an tomhaltas cruach, agus beidh tionchar ag gráid cruach éagsúla ar roghnú méid an ailt.

Más féidir leat an t-eolas seo a leanas a sholáthar:

Suíomh sonrach (cén chathair i Peiriú/cósta nó ardchlár)

Cibé an bhfuil craenacha agus ualaí díon

Is féidir liom raon agus miondealú níos cruinne a sholáthar (príomhstruchtúr/corláin/bracing) de réirCóid Peruvian.
