Huachipa, Tionscadal Truss Díon Cruach Lima - Liosta Ábhar & Anailís Luchtaithe Struchtúrtha

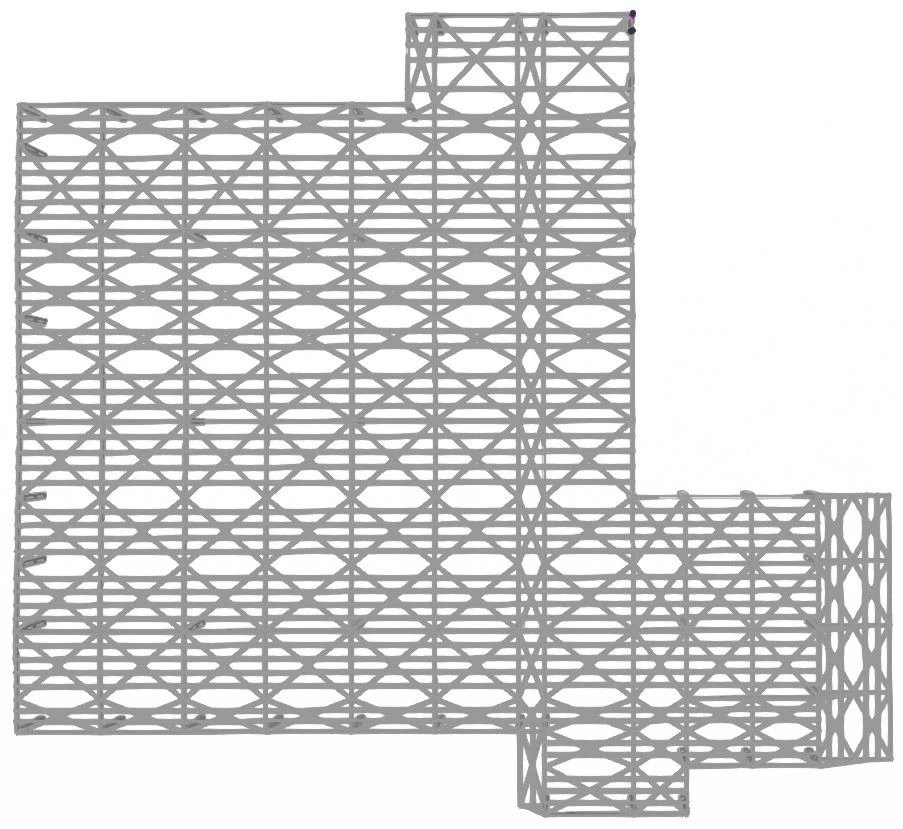

Tá an tionscadal seo lonnaithe i Huachipa, Lima, Peiriú, ag díriú ar dhearadh agus tógáil córas truss díon cruach (gan colúin chruach agus comhpháirteanna balla a áireamh). Tá an díon feistithe le painéil ghréine, agus cloíonn an dearadh go docht le cóid foirgníochta áitiúla Peiriú. Seo a leanas achoimre ar phríomhpharaiméadair an tionscadail:

Achar Tógála Iomlán: 8,900 ㎡

Fad Iomlán: 109 m

Leithead Iomlán: 85 m (leagan amach neamhrialta le réisí iolracha)

Méideanna Réise (ar feadh treo 85m, réisí éagothroma): 13m, 17m, 25m, 28m (réise uasta: 28m)

Spásáil Truss (Spásáil Bhá): Timpeall 22m

Cumraíocht Díon: Feistithe le thart ar 4,400 ㎡ painéal gréine (córas fótavoltach)

Scóip Struchtúrtha: Córas trusanna dín amháin (trusanna, bracing, slata ceangail, purlin), gan colúin chruach agus frámaí balla a áireamh

Cóid Infheidhme: Cóid foirgníochta áitiúla Peiriú





Tá an anailís ualaigh bunaithe ar choinníollacha comhshaoil ​​iarbhír Huachipa, Lima, agus leanann sé go docht cóid Peruvian E.030 (Cód Seismeach), E.050 (Cód Luchtaithe Gaoithe), agus E.070 (Cód Luchtaithe Sneachta). Ríomhtar na hualaí go léir de réir leibhéal tábhachta na bhfoirgneamh tionsclaíochta (fachtóir tábhachta U=1.0).





Tá Huachipa, Lima suite i gCrios Seismeach 4 de Peiriú, ar limistéar seismeach ard-déine é. Is iad seo a leanas na paraiméadair seismeacha sonracha:

Crios Seismeach: Crios 4, Z=0.45g (luasghéarú na buaice)

Cineál Ithir Suímh: S1 (ithir chrua), comhéifeacht suímh S=1.0

Tionchar Seismeach: Éilíonn an córas trusanna dín go leor stiffness seismeach chun seasamh in aghaidh fórsaí seismeacha cothrománacha. Ní mór na naisc trusanna agus an córas bracing a dhearadh go coimeádach chun cobhsaíocht struchtúrach a áirithiú faoi ghníomhaíocht sheismeach.





Is cathair chósta í Lima, agus bíonn tionchar ag gaotha cósta ar cheantar Huachipa. Socraítear na paraiméadair ualach gaoithe mar seo a leanas:

Brú Bunúsach Gaoithe: 0.55–0.65 kN/㎡

Éifeacht Gaoithe: Méadaíonn na painéil ghréine ar an díon an súchán gaoithe agus éifeacht creathadh gaoithe. Tá comhéifeacht cruth an dín méadaithe go cuí chun cuntas a thabhairt ar thionchar na bpainéal gréine ar dháileadh ualach gaoithe.

Riachtanas Frithsheasmhachta Gaoithe: Caithfidh na trusanna dín, na purlins agus an córas bracing a bheith in ann seasamh in aghaidh súchán gaoithe agus brú gaoithe dearfach, ag cinntiú nach ndéanfar damáiste struchtúrach nó dífhoirmiúchán iomarcach.





Huachipa, tá aeráid chósta trópaiceach ag Lima gan aon sneachta i rith na bliana. Mar sin, déantar an t-ualach sneachta bunúsach a chinneadh mar seo a leanas:

Ualach Sneachta Bunúsach S₀: ≈ 0 kN/㎡

Nóta: Ní mheastar aon ualach sneachta breise sa dearadh struchtúrach, ach tá an córas draenála díon deartha chun carnadh uisce a chosc (comhionann le hualach aonfhoirmeach páirteach).





Is é an t-ualach díon iomlán suim an ualaigh marbh, an t-ualach painéil ghréine, agus an t-ualach beo, atá i bhfad níos airde ná mar a bhíonn i ngnáthcheardlanna tionsclaíocha. Seo a leanas an ríomh sonrach:

Ualach Marbh an Díon (féin-meáchan an chlúdaigh dín + na purlin): ≈ 0.30 kN/㎡

Ualach Painéil Gréine (painéil ghréine + tacaí): ≈ 0.18–0.22 kN / ㎡

Cothabháil Beo Ualach: 0.50 kN / ㎡ (de réir caighdeáin foirgnimh thionsclaíocha Peiriú)

Ualach Iomlán an Díon: ≈ ​​0.98–1.02 kN/㎡

Nóta: Ní mór sraonadh na dtrasanna dín agus na gcromáin a rialú laistigh de L/200 (Is é L an réise trusanna nó spíonáin) chun cobhsaíocht chóras na bpainéal gréine a chinntiú.



Tá an roghnú ábhair bunaithe ar chaighdeáin cruach áitiúla Peiriú agus ar riachtanais ualaigh tionscadail, ag díriú ar mharthanacht, feidhmíocht sheismeach, agus éifeachtúlacht costais. Is é seo a leanas an liosta mionsonraithe ábhar:





Grád Cruach: Caighdeán Sínis Q355B/Q235B (comhionann le A36 i gcaighdeán ASTM), le neart maith agus insínteacht, oiriúnach do limistéir ard seismeacha.

Cineál Rannóige:

Corda Barr & Bun Chorda: H{0}} cruach rannán - roghnaithe de réir réise agus ualaigh, le raon méide na rannóige: H300×150×6×8 go H400×200×8×10 (coigeartaithe bunaithe ar raonta éagsúla: 13m/17m/25m/28m).

Baill Ghréasáin: Cruach uillinn nó cruach I-roinn cruach - raon méide na rannóige: L75×5 go L100×8 (le haghaidh raonta 13m/17m); L100×8 go L125×10 (le haghaidh raonta 25m/28m).

Modh Nasctha: Boltaí ard-neart (10.9 grád) don nascadh, ag cinntiú nasc iontaofa agus friotaíocht seismeach.

Cóireáil: Le Sinc eapocsa-péint saibhre primer i 80μm





Grád Cruach: Caighdeán na Síne Q235B

Cineál Alt: Cruach bhabhta (φ16–φ22) nó cruach uillinn (L63×5–L80×6), a úsáidtear chun seasamh in aghaidh fórsaí cothrománacha (seismeacha, gaoth) agus cobhsaíocht an chórais truss a chothabháil.

Socrú: Socraítear bracing ag eatraimh de 2–3 trusanna, le tras-bracing agus trasnánach bracing eagraithe gach re seach chun fórsa cliathánach cobhsaí-córas frithsheasmhach a chruthú.

Cóireáil: Le Sinc eapocsa-péint saibhre primer i 80μm





Grád Cruach: Caighdeán na Síne Q235B

Cineál Alt: Cruach bhabhta (φ20–φ25) nó píopa cruach (φ89×4–φ114×4), a úsáidtear chun an teannas cothrománach idir trusanna a aistriú agus cobhsaíocht iomlán an dín a chinntiú.

Cóireáil: Le Sinc eapocsa-péint saibhre primer i 80μm





Grád Cruach: Caighdeán na Síne Q235B

Cineál Alt: C-alt cruach nó Z- cruach ailt (cineál neartaithe, oiriúnach le haghaidh ualach painéil ghréine), raon méid na rannóige: C160 × 60 × 20 × 2.5 go C220 × 70 × 20 × 3.0 (coigeartaithe de réir spásáil purlin agus ualach painéil ghréine).

Spásáil: Timpeall 1.5-2.0m, ag cinntiú gur féidir leis na purlins ualach comhcheangailte an chlúdaigh dín agus na bpainéal gréine a iompar gan ró-dhífhoirmiú.

Cóireáil: Galbhánú 275kg/m³





Boltaí Ard-neart: grád 10.9, ag teacht le méid na coda de trusanna agus bracing, le cóireáil frith-chreimeadh (galbhánú te-dip).

Féin-tapáil Scriúnna & Seamanna: Cruach dhosmálta resistant creimeadh (304 grád), a úsáidtear chun purlins agus clúdach díon a nascadh, chomh maith le tacaíochtaí painéil gréine.

Cumhdach Frith-chreimeadh: Galbhánú te - snámh (tiús ciseal since Níos mó ná nó cothrom le 80μm) do na comhpháirteanna cruach go léir, chun oiriúnú do thimpeallacht tais an chósta Lima agus saol seirbhíse a chinntiú.



Bunaithe ar pharaiméadair an tionscadail, anailís ualaigh, agus roghnú ábhar, meastar tomhaltas cruach an chórais truss dín (amháin) mar seo a leanas, ag smaoineamh ar riachtanais ard seismeacha Huachipa, Lima agus ualach breise na bpainéal gréine.





In éineacht leis na coinníollacha 28m uasréise, spásáil truss 22m, ualach trom painéil gréine, agus déine ard seismeach i Lima, socraítear innéacs tomhaltas cruach an chórais truss dín mar seo a leanas:

Trusanna Díon + Bracing + Slatanna Ceangail: 18–22 kg/㎡

Purlins Díon (cineál neartaithe): 8–11 kg/㎡

Innéacs Tomhaltas Cruach Iomlán: 26–33 kg/㎡ (ag glacadh le meánluach coimeádach 30 kg/㎡ mar mheastachán, ag teacht le ceanglais an chóid Peiriú)





Tomhaltas Cruach Iomlán=Achar Tógála Iomlán × Innéacs Tomhaltais Cruach ÷ 1000

Ríomh: 8,900 ㎡ × 30 kg/㎡ ÷ 1000=267 tonna





Dearadh Optamaithe Eacnamaíoch (ualach éadrom, leas iomlán a bhaint scagtha): ≈ 230 tonna

Dearadh Coimeádach traidisiúnta (ag cloí le cóid Peiriú agus ceanglais seismeacha Lima): ≈ 265-270 tonna

Ualach Ard / Ard-Seismeach / Dlúth Mór-réise Dearadh: ≈ 290 tonna





Ní chuimsíonn an tomhaltas cruach thuas ach an córas trusanna dín (trusanna, bracing, slata ceangail, purlins), gan colúin chruach, frámaí balla, agus tacaí painéil ghréine a áireamh.

Má chuirtear colúin chruach leis, méadóidh an tomhaltas cruach iomlán 10-13 kg / ㎡, agus beidh an tomhaltas cruach iomlán thart ar 340-400 tonna.

D'fhéadfadh go mbeadh luaineacht ±10% ar an tomhaltas cruach iarbhír tar éis an dearadh mionsonraithe a bheith críochnaithe, rud a mbíonn tionchar aige go príomha ar choigeartú mionsonraithe ar mhéideanna alt agus ar mhodhanna nasc.

Dearadh Seismeach: Ní mór an córas truss dín a dhearadh de réir Chód Peruvian E.030 (Crios Seismeach 4), agus ní cheadaítear barrfheabhsú iomarcach chun sábháilteacht seismeach a chinntiú.

Ualach an Phainéil Gréine: Ní mór na purlins agus corda barr trusanna i limistéar an phainéil ghréine a neartú, agus ní mór an rialú sraonadh a bheith níos déine (laistigh de L/200) chun damáiste don chóras painéil ghréine a sheachaint.

Riachtanas Frithchreimeadh: Is fearr na comhpháirteanna cruach go léir a bheith te- galbhánú te chun oiriúnú do thimpeallacht tais an chósta i Lima agus saol seirbhíse an struchtúir a leathnú.

Comhlíonadh Cód: Ní mór do gach obair dheartha agus tógála cloí le cóid áitiúla Peiriú RNE / E.030, E.050, E.070, agus caighdeáin tionscail ábhartha.





Roinntear an tomhaltas cruach mionsonraithe de réir na gceithre réise neamhchothrom (13m, 17m, 25m, 28m), in éineacht leis an spásáil truss de 22m agus an t-ualach painéil ghréine, agus déantar an t-innéacs tomhaltais cruach a choigeartú de réir mhéid an réise (is mó an raon, is airde an t-innéacs). Seo a leanas an miondealú sonrach:

Méid Réise	Fad Réise (m)	Limistéar Comhfhreagrach (thart., ㎡)	Innéacs Tomhaltais Cruach (kg/㎡)	Tomhaltas Cruach Measta (tonna)	Nótaí
1ú Réise	13	2400	25	60	Réise is lú, ualach is éadroime; clúdach painéil gréine páirteach
2ú Réise	17	2450	28	68.6	Réise meánach, ualach measartha; clúdach painéil gréine páirteach
3ú Réise	25	2250	32	72	Réise mór, ualach trom; príomhlimistéar clúdaigh painéil gréine
4ú Réise	28	1800	35	63	Réise uasta, ualach is troime; príomhlimistéar clúdaigh painéil gréine
Iomlán	83 (suim na raonta)	8900 (limistéar tógála iomlán)	30 (meáninnéacs)	263.6	Diall beag ón meastachán iomlán (±2%) mar gheall ar shlánú

Nóta: Tá réimse comhfhreagrach gach réise measta bunaithe ar an limistéar iomlán de 8900 ㎡ agus an cion de gach réise ar an leithead iomlán (85m), atá le haghaidh tagartha amháin. Beidh an limistéar iarbhír agus an tomhaltas cruach faoi réir na líníochtaí mionsonraithe dearaidh.



Líomaí Príomhúla Díon (Rannóga H)

- W200×750×12×6 mm

- W250×750×25×6 mm

- W350×750×25×9 mm

- W200×400×16×6 mm



Comhaltaí Tánaisteacha

- Purlin: Z305×76×19×3.0 mm

- Bracing Cothrománach/Claisneach: uillinn chruach 2"×2"×3/16"





2.1 Príomh Struchtúr an Díon

- Córas truss:

18–22 kg/m² → **160.2 – 195.8 tonna**

- Córas H-léas (píosaí domhain, spásáil 22m, ualach PV):

24–30 kg/m² → **213.6 – 267.0 tonna**



2.2 Córas Bracing

- Truss:

2.5–4.0 kg/m² → **22.3 – 35.6 tonna**

- H‑ léas:

3.5–5.0 kg/m² → **31.2 – 44.5 tonna**

*Cúis: Tá níos lú dochta torsional nádúrtha ag bíomaí H; níos mó bracing ag teastáil.*



2.3 Purlins

- An dá chóras:

Z305 purlins, an luchtú agus an spásáil chéanna

8–11 kg/m² → **71.2 – 97.9 tonna**

* Beagnach mar an gcéanna do dhíonta truss agus H-léas.*



2.4 Comparáid Meáchan Iomlán Cruach

- Trus roof san iomlán:

254 – 329 tonna

-Díon H‑léas san iomlán:

316-409 tonna





3.1 Córas Trus

- Iompar: Fórsaí aiseacha triantánaithe (teannas/comhbhrú amháin).

- stiffness: Ard-stiffness geoiméadrach, go maith le haghaidh raonta fada agus rialú sraonadh (ríthábhachtach do PV).

- Cobhsaíocht: Ag brath níos lú ar bracing; cobhsaíocht dhílis ó phatrún triantánach.

- Feidhmíocht sheismeach: Diomailt mhaith fuinnimh, éadrom, táimhe níos ísle.

- Éifeachtúlacht réise: thar a bheith éifeachtach do réisí **25–28m**.



3.2 Córas H-Beam

- Iompar: Lúbthachta + lomadh + fórsaí aiseach.

- stiffness: Éifeachtacht flexural níos ísle in aghaidh an kg; codanna níos doimhne/níos troime ag teastáil chun sraonadh trusanna a mheaitseáil.

- Cobhsaíocht: Seans maith go buckling cliathánach-torsional; éilíonn bracing níos minice.

- Feidhmíocht sheismeach: Méadaíonn féinmheáchan níos airde éileamh seismeach.

- Indhéanta: Déantúsaíocht agus tógáil níos simplí, ach comhpháirteanna níos troime.







Cosúlachtaí

- Tacaíonn an dá cheann leis na hualaí dín céanna (marbh + PV + beo + gaoth).

- Tá méid an phóirlin, an spásáil agus an meáchan comhionann.

- Caithfidh an dá cheann teorainneacha sraonadh Peiriú a shásamh (L/200 le haghaidh PV).

- Leanann an dá cheann E.030, E.050, E.070 do Huachipa, Lima.



Difríochtaí

1. Meicníocht fórsa:

- Truss: Fórsaí aiseach amháin → an-éifeachtach.

- H‑léas: Lúbthacht rialaithe → nach bhfuil chomh tíosach ar ábhar.

2. Tomhaltas cruach:

- Príomhstruchtúr: Úsáideann H‑beam +25% go +40 % cruach.

- Bracing: Tá +30% de dhíth ar H‑beam go dtí +40% bracing eile.

- Purlins: Beagnach mar an gcéanna.

3. Feidhmíocht réise:

- Truss: Níos fearr do réisí 25–28m.

- H-léas: Teastaíonn codanna troma chun sraonadh a rialú.

4. Iompar seismeach:

- Truss: Níos éadroime, táimhe níos ísle, feidhmíocht níos fearr i gCrios 4.

- H‑léas: Ualach seismeach níos troime, níos airde.

5. Costas & tógáil:

- Truss: Níos mó saothair, níos lú ábhar.

- H‑léas: Níos lú saothair, níos mó ábhar.





- Córas truss:

Úsáid cruach níos éifeachtaí, níos éadroime, níos fearr le haghaidh raonta fada agus criosanna seismeacha arda.

Cruach iomlán: 254 - 329 tonna.



-Córas H-beam:

Tógáil níos éasca ach i bhfad níos troime.

Cruach iomlán: 316 - 409 tonna.
